Beschreibung

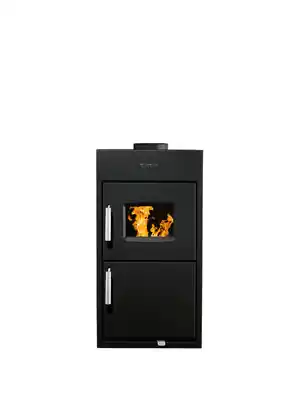

Buderus Logaplus B12, Logaflame HLS117, 8 kW, Rostfeuerung, TCA200
Einleitung
Das Buderus Paket Logaplus B12 kombiniert den leistungsstarken Festbrennstoff-Heizeinsatz Logaflame HLS117 (8 kW) mit der elektronischen Verbrennungsregelung Logamatic TCA200. Dieses Komplettpaket wurde von Buderus für den sicheren und effizienten Betrieb in Warmluftöfen und Kachelöfen mit keramischen Zügen entwickelt. Es eignet sich zum komfortablen Heizen mit Scheitholz (bis 25 cm) und Braunkohlebriketts und bietet eine geprüfte Lösung nach DIN EN 13229 mit vormontierter Frontplatte und umfangreichem Zubehör.
Vorteile und Besonderheiten
- Zuverlässige Rostfeuerung: bewährte Technik für Scheitholz und Braunkohlebriketts.
- Integrierte Verbrennungsregelung: Logamatic TCA200 sorgt für optimale Luftzufuhr während des Abbrands.
- Einfache Installation: vormontierte Frontplatte 790 x 420 mm und passgenaue Feuerraumauskleidung ohne Ausmörteln.
- Hoher Wirkungsgrad: bis zu 84 % Wirkungsgrad beim Betrieb mit Holz.
- Konformität: entspricht Anforderungen der 2. Stufe der 1. BImSchV und ist CE-gekennzeichnet.
- Markenqualität von Buderus: 5 Jahre Systemgarantie bei Aktivierung und jährlicher Wartung.
Technische Details
Der Logaflame HLS117 ist ein geprüfter Zeitbrand-Heizeinsatz nach DIN EN 13229 mit einer Nennwärmeleistung von 8 kW und einer für Holz gemessenen Effizienz von 84 %. Abgasstutzen und Kuppel sind auf 145 mm ausgelegt; die Abgastemperatur beträgt ca. 194 °C bei Holzbetrieb und 206 °C bei Braunkohlebriketts. Der Heizeinsatz wiegt rund 128 kg und wird mit einer vormontierten Frontplatte 790 x 420 mm ausgeliefert. Die Brennraumauskleidung besteht aus Feuerbeton und Vermiculite, lose und passgenau eingelegt, sodass kein Ausmörteln erforderlich ist. Die Logamatic TCA200 umfasst Touchscreen-Display, Steuergerät, Verbrennungsluftklappe DN 120 mm mit Stellmotor, hitzebeständigen Abgassensor und Anschlusskabel in vorkonfektionierten Längen.
Anwendung und Einsatzbereiche
Das Paket eignet sich für den Einbau in Warmluftkachelöfen und Kachelöfen mit keramischen Heizgaszügen sowie für Hypokaustenanlagen und mehrgeschossige Ofenanlagen. Der Heizeinsatz ist besonders geeignet für den Anschluss an keramische Züge und für Anwendungen, bei denen eine Nachheizfläche vorhanden ist. Durch die regelbare Verbrennungsluftklappe kann die Abbrandsteuerung optimiert werden, was zu sparsamerem Holzverbrauch und geringeren Emissionen führt. Buderus empfiehlt den Einbau und die Inbetriebnahme durch einen qualifizierten Ofenbauer oder Heizungsfachbetrieb, insbesondere wegen der Anforderungen an Schornsteinanschluss und Landesbauverordnung.
Lieferumfang
Das Paket Logaplus B12 enthält: 1 x Logaflame HLS117 Heizeinsatz (8 kW), 1 x Logamatic TCA200 Steuergerät mit Touchdisplay, 1 x Kuppel senkrecht 145 mm, 1 x Traglager für Heizeinsatz, 1 x Kaminglasreiniger, 1 x Feuerwürfel 500 g sowie alle erforderlichen Verbindungskabel (Steuereinheit/Display 5000 mm, Steuereinheit/Luftklappe 2000 mm, Netzkabel 3000 mm). Die Vormontage der Frontplatte (790 x 420 mm) erleichtert den Einbau; optionale Anbauleisten erlauben größere Frontplattenmaße bei Bedarf.
Fazit
Das Buderus Paket Logaplus B12 mit Logaflame HLS117 und Logamatic TCA200 bietet eine durchdachte, geprüfte Lösung für effizientes Heizen mit Scheitholz und Briketts. Die Kombination aus robustem Heizeinsatz, passgenauer Ausmauerung und moderner Verbrennungsregelung gewährleistet einen sparsamen, sauberen Abbrand und eine komfortable Bedienung. Dank Buderus Systemgarantie und hoher Fertigungsqualität ist das Paket eine zuverlässige Wahl für Modernisierung oder Neubau von Kachel- und Warmluftöfen.
Technische Daten
| Logaflame | Einheit | HLS117 / HLS117 N | HLG217 / HLG217 N | HLG317 / HLG317 N |
| Nennwärmeleistung | kW | 8 | 10 | 12 |
| Wärmeleistungsbereich | kW | 4,0 – 13,9 | 5,0 – 19,5 | 6,0 – 19,5 |
| Wärmeleistung ohne nachgestaltete Heizgaszüge | kW | 5,6 | 7,28 | 8,1 |
| max. Holzscheitlänge | mm | 250 | 330 | 330 |
| Heizfläche des Heizeinsatzes | m² | 1,6 | 1,8 | 1,8 |
| Heiztür Lichtmaß (B x H mit/ohne Einlegebl. Mehrfachbel.) | mm | 247 x 196/232 | ||
| Feuerraum Breite/Tiefe | mm | 285 / 306 | 285 / 375 | 285 / 375 |
| Gewicht Heizeinsatz ohne Kuppel mit Frontplatte und Brennraumauskleidung | kg | 133 / 129 | 144 / 140 | 144 / 140 |
| Gewicht Brennraumauskleidung | kg | 16,5 | 17,5 | 17,5 |
| Verbrennungsluftbedarf | m³/h | 27,4 | 36,1 | 43,5 |
| Abstand von Heizeinsatz zur Heizkammerwand | mm | 120 | 120 | 120 |
| Abstand von Heizeinsatz zum Strahlungsschirm | mm | 100 | 100 | 100 |
| Abstand zum Aufstellboden | mm | 150 | 150 | 150 |
| Abstand von Heizeinsatz (Abgasrohr) zur Zwischendecke | mm | 140 | 140 | 140 |
| Erforderlicher Querschnitt: Umluft / Zuluft | cm² | 1500 / 2000 | 2040 / 2780 | 2040 / 2780 |
| Erforderliche Dämmstoffdicke zu Anbauwand ohne/mit Luftgitter | mm | 120 / 100 (Silca 250 KM) |
120 / 100 (Silca 250 KM) |
120 / 100 (Silca 250 KM) |
| Erforderliche Dämmstoffdicke zur Decke ohne/mit Luftgitter | mm | 160 / 140 (Silca 250 KM) |
160 / 140 (Silca 250 KM) |
160 / 140 (Silca 250 KM) |
| Daten für die Schornsteinberechnung nach DIN EN 13384 Teil 1 und 2 bezogen auf Nennwärmeleistung | ||||
| Füllmenge bei Nennwärmeleistung Holz/Braunkohlebrikett | kg | 1,6 / 2,2 | 2,2 / 2,5 | 2,7 / 3,0 |
| Abgasmassenstrom Holz/Braunkohlebrikett | g/s | 7,0 / 10,8 | 9,7 / 9,8 | 12,1 / 11,3 |
| Abgastemperatur nach Nachheizfläche Holz/Braunkohlebrikett | °C | 194 / 217 | 199 / 193 | 206 / 214 |
| Notwendiger Förderdruck Holz/Braunkohlebrikett | Pa | 12 / 13 | 12 / 13 | 12 / 12 |
| CO2-Gehalt Holz/Braunkohlebrikett | % | 9,07 / 6,8 | 8,66 / 8,38 | 8,27 / 9,07 |
| Daten für die Schornsteinberechnung nach DIN EN 13384 Teil 1 und 2 und keramische Züge | ||||
| Brennstofffüllmenge Holz | kg | 3 | 3,3 | 3,3 |
| Abgastemperatur nach Nachheizfläche bei Holz | °C | 200 | 193 | 214 |
| Heizgastemperatur am Abgasstutzen (Kuppel) | °C | 527 | 622 | 622 |
| Abgasmassenstrom bei Holz | g/s | 13,3 | 15,1 | 15,1 |
| Notwendiger Förderdruck bei Holz | Pa | 15 | 16 | 16 |
| Keramische Züge liegend/stehend | ||||
| Querschnitt | cm² | 394 / 394 | 481 / 480 | 481 / 480 |
| Zuglänge | m | 4,1 / 4,9 | 5,7 /6,8 | 5,7 / 6,8 |
| Bypass | cm² | 29 / 34 | 32 /37 | 32 / 37 |
| Wirkungsgrad Holz/Braunkohlebriketts | % | 84 / 83 | 84 / 84 | 84 / 84 |
| Emissionen bezogen auf 13 % O2 Holz/Braunkohlebriketts | ||||
| CO | mg/m³ | 798 / 1167 | 853 / 921 | 794 / 631 |
| Staub | mg/m³ | 36 / 34 | 39 / 34 | 35 / 39 |
| NOx | mg/m³ | 68 / 134 | 77 / 123 | 79 / 113 |
| Geprüft nach | DIN EN 13229 | |||
| EU-Richtlinie für Energieeffizienz | ||||
| Energieeffizienzklasse | A+ | A+ | A+ | |
| Energieeffizienzklassen-Spektrum | A++ -> G | |||
| Direkte Wärmeleistung | kW | 8,0 | 10,0 | 12,0 |
| Energieeffizienzindex | % | 119 | 115 | 112 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | Paket Logaplus B12 mit Heizeinsatz Logaflame HLS117, Regelung Logamatic TCA200, inkl. Systemzubehör |
| Artikelnummer: | 7739615568 |
| Nennwärmeleistung: | 8,0 kW |
| Ausstattung: | Rostfeuerung |
