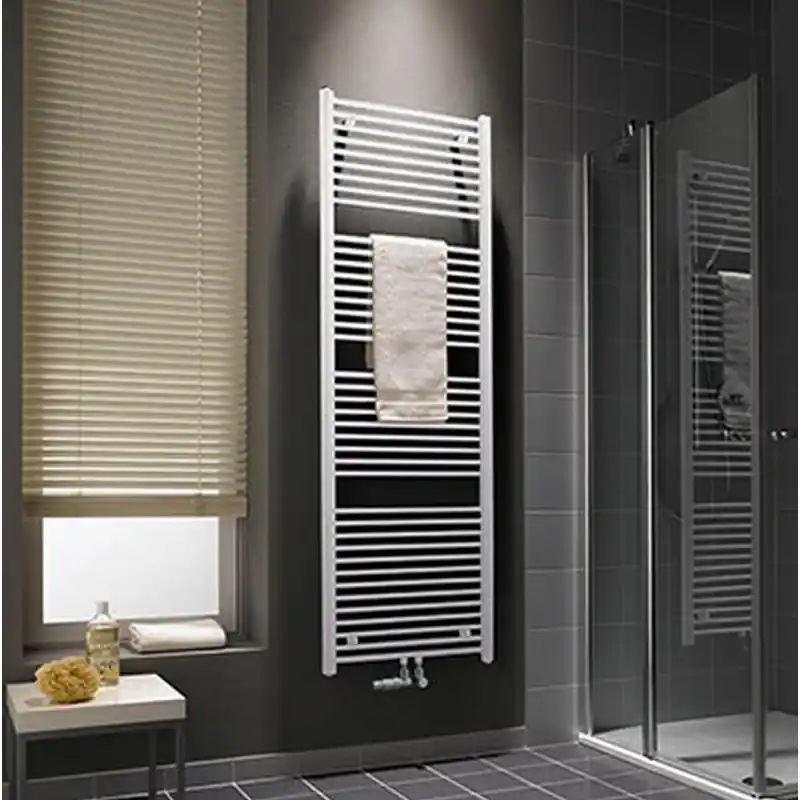

Beschreibung
Beschreibung
Anschlüsse: 2 x G1 / 2 „Innengewinde , unten Mitte
Entlüftung: G 1/2 “ – oben links
Betriebsdruck: 10 bar max.
Prüfdruck: 13 bar
Betriebsbedingungen: Heißwasser bis 110 ° C, der Möglichkeit, zusätzliche elektrische Heizung
Technische Daten:
Exponent Heizkörper: 1.2419 n
Bauhöhe (BH): 1789 mm
Baulänge (BL): 740 mm
Bautiefe (BT): 32 mm
Anschlussabstand (NA1): 700 mm
Anschlussabstand (NA2): 50 mm
Montageabstand an den unteren Rand der Anschlussgewinde (HA): 1701 mm
Niederblockrohre (H1): 389 mm
Entfernung Befestigungslöcher (L): 540 mm
Bauart: gerade
Farben: weiß RAL 9016
Wassergehalt: 17,4 l
Wärmeleistung:
E-Set: 12000 W
75/65-20°C: 1149 W
70/55-20°C: 931 W
55/45-20°C: 605 W
70/55-24°C: 821 W
55/45-24°C: 504 W
Der Abstand der Unterkante des Heizkörpers am Boden min. 150 mm.
Dieser Abstand, nach optischen Kriterien sollten die Bedingungen in den Raum passen.
Die Bilder können vom original Produkt/Artikel abweichen.
