Beschreibung

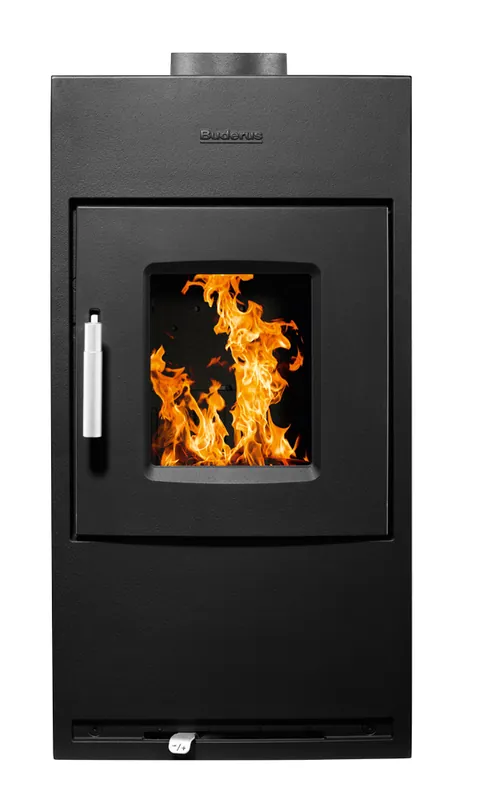

Buderus Logaflame HLG326 B Heizeinsatz, 10 kW, Frontplatte 790 x 420 mm
Einleitung
Der Buderus Logaflame HLG326 B Heizeinsatz ist ein hochwertiger Holzbrand-Heizeinsatz für Scheitholz mit einer Nennwärmeleistung von 10 kW. Entwickelt für den Einbau in Warmluftöfen und Kachelöfen mit keramischen Heizgaszügen, bietet dieses Gerät eine moderne, schadstoffarme Verbrennungstechnik und erfüllt die Anforderungen der 2. Stufe der 1. BImSchV. Buderus steht für bewährte Qualität und Langlebigkeit; der Logaflame HLG326 B kombiniert robuste Materialien mit einfacher Handhabung und effizienter Wärmeabgabe.
Vorteile und Besonderheiten
- Hohe Effizienz: Energieeffizienzklasse A+ und Wirkungsgrad von 88 % sorgen für sparsamen Brennstoffverbrauch.
- Kompatibel: Speziell geeignet für den Austausch in Kachel- und Warmluftöfen sowie für keramische Züge.
- Flexible Abgasführung: Kuppelabgang wahlweise waagerecht oder senkrecht, Abgasstutzen 145 mm bzw. zusätzliche 180 mm verfügbar.
- Robuste Bauweise: Feuerraum aus Feuerbeton, Vermiculite und Gusseisen, formschlüssig eingesetzt ohne Ausmörteln.
- Benutzerfreundlich: Großer Sichtbereich (185 x 220 mm) und integrierte Scheibenspülluft für saubere Sicht auf die Flamme.
- Einfacher Einbau: Wird mit vormontierter Frontplatte 790 x 420 mm geliefert; Anbauleisten ermöglichen größere Frontplattenmaße.
Technische Details
Der Heizeinsatz Buderus Logaflame HLG326 B ist ein Holzbrand-Heizeinsatz nach DIN EN 13229 für Scheitholz mit maximaler Scheitlänge von 330 mm und einer Nennwärmeleistung von 10 kW. Energieeffizienzklasse A+ und ein Wirkungsgrad von 88 % zeigen die guten energetischen Eigenschaften. Abgasstutzen sind in 145 mm (waagerecht und senkrecht) verfügbar; zusätzlich gibt es eine senkrechte Kuppel mit 180 mm. Abgastemperatur bei Holzbetrieb beträgt 189 C, der Abgasmassenstrom 8,7 g/s und der notwendige Förderdruck 12 Pa. Gewicht des Heizeinsatzes mit Frontplatte und Brennraumausstattung: 140 kg. Abmessungen und Gerätedaten entsprechen den Buderus-Angaben und sind für den Einsatz in keramischen Zügen optimiert.
Anwendung und Einsatzbereiche
Der Logaflame HLG326 B eignet sich besonders für den Austausch alter Heizeinsätze in Kachelöfen und Warmluftanlagen, speziell bei Anlagen mit keramischen Heizgaszügen bis zu acht Metern. Er ist geeignet für den Einbau in Warmluftkachelöfen, Kachelöfen mit keramischen Zügen, Hypokaustenanlagen sowie für Mehrfachbelegung des Schornsteins. Die Muldenfeuerung ist auf Scheitholz bis 33 cm ausgelegt, wobei die Ausmauerung passgenau gesteckt ist und kein Ausmörteln erforderlich macht. Dank der durchdachten Verbrennungsluftführung von Buderus werden Emissionen reduziert und der Ausbrand verbessert.
Lieferumfang
Im Lieferumfang ist der Buderus Heizeinsatz Logaflame HLG326 B mit vormontierter Frontplatte 790 x 420 mm enthalten. Ebenfalls mitgeliefert sind die Brennraumauskleidungselemente (Feuerbeton, Vermiculite, Gusseisen) lose eingesetzt, Rüttelrost und die Fülltür mit großem Sichtfenster (185 x 220 mm). Hinweis: Die Kuppel/Abgasanbindung (145/180 mm) ist abgasseitig nicht im Lieferumfang enthalten und muss separat bestellt werden. Türanschlag ist werkseitig rechts; Transportrollen erleichtern den Einbau.
Fazit
Der Buderus Logaflame HLG326 B ist eine zuverlässige, effiziente Lösung für den Austausch und die Modernisierung von Kachel- und Warmluftöfen. Mit A+ Energieeffizienz, robusten Materialien sowie flexiblen Anschlussmöglichkeiten bietet der Heizeinsatz eine langlebige und praxisnahe Ausstattung. Empfehlenswert für Anwender, die Wert auf geprüfte Qualität, niedrige Emissionen und einfache Montage legen; Buderus steht für sichere Technik und ausgewiesene Expertise im Heizungsbereich.
Technische Daten
| Heizeinsätze Logaflame HLG326 / HLG426 | HLG326B / HLG326S | HLG426B / HLG426S | |
| Nennwärmeleistung | kW | 10 | 12 |
| Wärmeleistung ohne nachgestaltete Heizgaszüge | kW | 7 | 8 |
| max. Holzscheitlänge | mm | 330 | 330 |
| Heizfläche des Heizeinsatzes | m² | 1,8 | 1,8 |
| Heiztür Lichtmaß (B x H) | mm | 200 x 248 | 201 x 248 |
| Feuerraum (B x H) | mm | 285 x 363 | 286 x 363 |
| Gewicht Heizeinsatz ohne Kuppel mit Frontplatte und Brennraumausstattung | kg | 140 | 140 |
| Gewicht Brennraumauskleidung | kg | 17,5 | 17,5 |
| Verbrennungsluftbedarf | m³/h | 35,3 | 42,6 |
| Abstand von Heizeinsatz zur Heizkammerwand | mm | 100 | 100 |
| Abstand von Heizeinsatz zum Strahlungsschirm | mm | 100 | 100 |
| Abstand zum Aufstellboden | mm | 150 | 150 |
| Abstand von Heizeinsatz (Abgasrohr) zur Zwischendecke | mm | ||
| Erforderlicher Querschnitt: Umluft / Zuluft | cm² | 1820/2530 | 1820/2530 |
| Erforderliche Dämmstoffdicke zu Anbauwand ohne/mit Luftgitter | mm | 100 | 100 |
| Erforderliche Dämmstoffdicke zur Decke ohne/mit Luftgitter | mm | ||
| Daten für die Schornsteinberechnung nach DIN EN 13384 Teil 1 und Teil 2 bezogen auf Nennwärmeleistung | |||
| Füllmenge bei Nennwärmeleistung | kg | 2,1 | 2,6 |
| Abgasmassenstrom | g/s | 12 | 13,5 |
| Abgastemperatur nach Nachheizfläche | °C | 189 | 205 |
| CO2-Gehalt | % | 9,2 | 9,1 |
| Notwendiger Förderdruck | Pa | 12 | 12 |
| Daten für die Schornsteinberechnung nach DIN EN 13384 Teil 1 und Teil 2 und keramische Züge | |||
| Brennstofffüllmenge | kg | 3,1 | 3,1 |
| Abgasmassenstrom | g/s | 16,1 | 16,1 |
| Abgastemperatur nach Nachheizfläche | °C | 180 | 180 |
| Heizgastemperatur am Abgasstutzen (Kuppel) | °C | 562 | 562 |
| Notwendiger Förderdruck | Pa | 17 | 17 |
| Keramische Züge liegend/stehend | |||
| Querschnitt | cm² | 491/491 | 491/491 |
| Zuglänge | m | 5,5/6,6 | 5,5/6,6 |
| Bypass | cm² | 33/38 | 33/38 |
| Emissionen bezogen auf 13 % O2 | |||
| CO | mg/m³ | 532 | 449 |
| Staub | mg/m³ | 30 | 35 |
| Nox | mg/m³ | 93 | 101 |
| Geprüft nach | DIN EN 13229 | ||
| Wirkungsgrad | % | 88 | 87 |
| EU- Richtlinie für Energieeffizienz | |||
| Energieeffizienzklasse | A+ | A+ | |
| Energieeffizienzklassen – Spektrum | A++ -> G | A++ -> G | |
| Direkte Wärmeleistung | kW | 10,0 | 12,0 |
| Energieeefizienzindex | % | 118 | 116 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | Logaflame HLG326 B Heizeinsatz |
| Artikelnummer: | 7736604101 |
| Nennwärmeleistung: | 10 kW |
| Abmessungen: | 836 x 387 x 477 mm (H x B x T) |
| Gewicht: | 140 kg |
| Frontplatte: | 790 x 420 mm |
| Sichtfenster breit: | 185 x 220 mm |
