Anwendungsbereich:
– Heizungs- und Kühlanlagen.
Funktionen:
– Mischen von Volumenströmen
Dimensionen:
– DN 15-32
Nenndruck:
– PN 10
Max. Differenzdruck (?pV):
– DN 15: 120 kPa = 1.20 bar
– DN 20: 75 kPa = 0.75 bar
– DN 25: 50 kPa = 0.50 bar
– DN 32: 25 kPa = 0.25 bar
Temperatur:
– Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
Stellantrieb 100 °C.
– Min. Betriebstemperatur: 2 °C.
Werkstoffe:
– Ventilgehäuse: Korrosionsbeständiger Rotguss
– O-Ringe: EPDM
– Ventilteller: EPDM
– Druckfeder: Edelstahl
– Thermostat-Oberteil: Messing
– Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der
äußere O-Ring ist unter Druck auswechselbar.
Kennzeichnung:
– THE, DN, PN, Ländercode, Durchflussrichtungspfeil, Bezeichnung der
Regeltore (A, B, AB).
– Bauschutzkappe schwarz.
Rohranschluss:
– Anschluss mit Schraub- oder Lötnippel. Flach dichtend.
Anschluss für Thermostat-Köpfe und Stellantriebe:
HEIMEIER M30x1,5

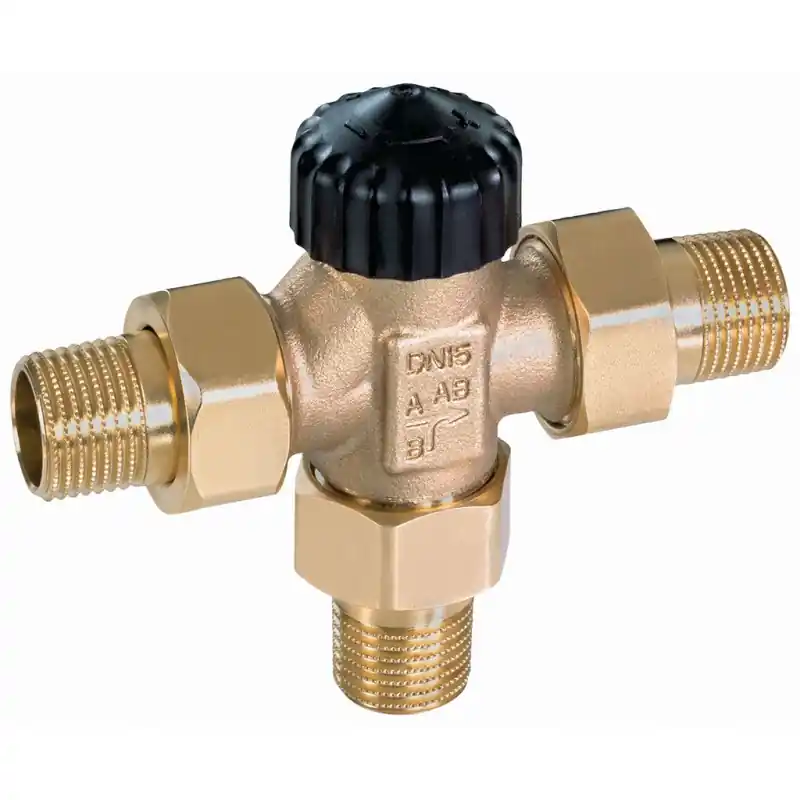

Die Abbildung kann vom Original abweichen.
