Beschreibung

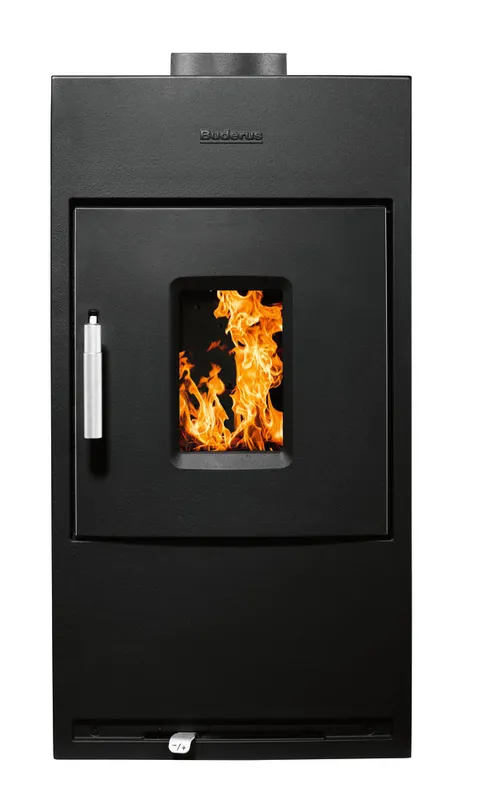

Buderus Logaflame HLG426 S Heizeinsatz, 12 kW, Frontplatte 790 x 420 mm
Einleitung
Der Buderus Logaflame HLG426 S Heizeinsatz ist ein hochwertiger Holzbrand-Heizeinsatz für Scheitholz mit einer Nennwärmeleistung von 12 kW. Konzipiert für den Einbau in Warmluft- und Kachelöfen, verbindet dieses Modell bewährte BuderusTechnik mit schadstoffarmer Verbrennung und hoher Effizienz. Der Heizeinsatz wird serienmäßig mit einer vormontierten Frontplatte in den Abmessungen 790 x 420 mm ausgeliefert und eignet sich besonders für den Austausch älterer Einsätze sowie für Neubauvarianten mit keramischen Heizgaszügen.
Vorteile und Besonderheiten
- Hohe Energieeffizienz (Energieeffizienzklasse A+), dadurch wirtschaftlicher Betrieb.
- BuderusQualität: robuste Bauweise aus Gusseisen und passgenauer Brennraumauskleidung.
- Muldenfeuerung, geeignet für Scheitholz bis 33 cm Länge.
- Erfüllt die Anforderungen der 2. Stufe der 1. BImSchV für niedrigere Emissionen.
- Flexible Abgasausführung: Kuppelabgang waagerecht oder senkrecht (Durchmesser 145 mm, alternativ 180 mm senkrecht).
- Serienmäßig mit schmalem Sichtfenster (120 x 185 mm) und Frontplatte 790 x 420 mm; Erweiterung der Frontmaße über Anbauleisten möglich.
- Keine Ausmörtelung der Brennraumauskleidung erforderlich, die Teile sind passgenau gesteckt.
Technische Details
Der Heizeinsatz Logaflame HLG426 S ist als Holzbrand-Heizeinsatz nach DIN EN 13229 geprüft. Die Nennwärmeleistung beträgt 12 kW bei einem Wirkungsgrad von 87 %. Abgasstutzen sind mit 145 mm (waagerecht/senkrecht) verfügbar; zusätzlich steht eine senkrechte Kuppel mit 180 mm zur Verfügung. Das Gerät erreicht eine Abgastemperatur beim Holzbrand von 205 °C und einen Abgasmassenstrom von 10,6 g/s; der notwendige Förderdruck beträgt 12 Pa. Das Gewicht des Heizeinsatzes inklusive Frontplatte und Brennraumausstattung beträgt etwa 140 kg. Die serienmäßige Frontplatte hat die Maße 790 x 420 mm, das Sichtfenster ist 120 x 185 mm groß. Die Brennraumauskleidung besteht aus Feuerbeton, Vermiculite und Gusseisen und wird lose, passgenau gesteckt geliefert.
Anwendung und Einsatzbereiche
Der Buderus Logaflame HLG426 S eignet sich sowohl für den Austausch älterer Heizeinsätze in Kachel- und Putzofenanlagen als auch für den Einbau in moderne Warmluftöfen mit keramischen Zügen. Er ist speziell geeignet für Anlagen mit keramischen Heizgaszügen (Speicher) und kann in Anlagen mit mehreren Belegungen des Schornsteins verwendet werden, sofern die örtlichen Vorgaben eingehalten werden. Durch die integrierte Scheibenspülluft und die Einhebelbedienung der Verbrennungslufteinstellung ist die Bedienung einfach und komfortabel. Die Konstruktion erlaubt den Anschluss an keramische Züge und ist auch für Hypokaustenanlagen nach den Fachregeln TRO geeignet.
Lieferumfang
Im Lieferumfang ist der Buderus Heizeinsatz Logaflame HLG426 S in der Ausführung für Scheitholz enthalten, inklusive vormontierter Frontplatte 790 x 420 mm, Brennraumauskleidung (Feuerbeton, Vermiculite und Gusseisen), Rüttelrost sowie schmalem Sichtfenster 120 x 185 mm. Hinweis: Die Kuppel (abgasseitig) gehört nicht zum Lieferumfang und muss separat bestellt werden. Anbauleistensets zur Vergrößerung der Frontplattenmaße sind als Zubehör erhältlich.
Fazit
Der Buderus Logaflame HLG426 S ist ein leistungsfähiger, effizienter und emissionsarmer Heizeinsatz, der sich besonders für den Austausch in keramischen Kachelöfen und Warmluftanlagen eignet. Buderus bietet mit diesem Modell eine zuverlässige Lösung für anspruchsvolle Ofenumbauten und Neubauten, kombiniert mit einfacher Montage und praxisgerechter Ausstattung. Wer Wert auf robuste Materialien, geprüfte Verbrennungstechnik und langfristige Betriebssicherheit legt, findet im HLG426 S eine empfehlenswerte Option.
Technische Daten
| Heizeinsätze Logaflame HLG326 / HLG426 | HLG326B / HLG326S | HLG426B / HLG426S | |
| Nennwärmeleistung | kW | 10 | 12 |
| Wärmeleistung ohne nachgestaltete Heizgaszüge | kW | 7 | 8 |
| max. Holzscheitlänge | mm | 330 | 330 |
| Heizfläche des Heizeinsatzes | m² | 1,8 | 1,8 |
| Heiztür Lichtmaß (B x H) | mm | 200 x 248 | 201 x 248 |
| Feuerraum (B x H) | mm | 285 x 363 | 286 x 363 |
| Gewicht Heizeinsatz ohne Kuppel mit Frontplatte und Brennraumausstattung | kg | 140 | 140 |
| Gewicht Brennraumauskleidung | kg | 17,5 | 17,5 |
| Verbrennungsluftbedarf | m³/h | 35,3 | 42,6 |
| Abstand von Heizeinsatz zur Heizkammerwand | mm | 100 | 100 |
| Abstand von Heizeinsatz zum Strahlungsschirm | mm | 100 | 100 |
| Abstand zum Aufstellboden | mm | 150 | 150 |
| Abstand von Heizeinsatz (Abgasrohr) zur Zwischendecke | mm | ||
| Erforderlicher Querschnitt: Umluft / Zuluft | cm² | 1820/2530 | 1820/2530 |
| Erforderliche Dämmstoffdicke zu Anbauwand ohne/mit Luftgitter | mm | 100 | 100 |
| Erforderliche Dämmstoffdicke zur Decke ohne/mit Luftgitter | mm | ||
| Daten für die Schornsteinberechnung nach DIN EN 13384 Teil 1 und Teil 2 bezogen auf Nennwärmeleistung | |||
| Füllmenge bei Nennwärmeleistung | kg | 2,1 | 2,6 |
| Abgasmassenstrom | g/s | 12 | 13,5 |
| Abgastemperatur nach Nachheizfläche | °C | 189 | 205 |
| CO2-Gehalt | % | 9,2 | 9,1 |
| Notwendiger Förderdruck | Pa | 12 | 12 |
| Daten für die Schornsteinberechnung nach DIN EN 13384 Teil 1 und Teil 2 und keramische Züge | |||
| Brennstofffüllmenge | kg | 3,1 | 3,1 |
| Abgasmassenstrom | g/s | 16,1 | 16,1 |
| Abgastemperatur nach Nachheizfläche | °C | 180 | 180 |
| Heizgastemperatur am Abgasstutzen (Kuppel) | °C | 562 | 562 |
| Notwendiger Förderdruck | Pa | 17 | 17 |
| Keramische Züge liegend/stehend | |||
| Querschnitt | cm² | 491/491 | 491/491 |
| Zuglänge | m | 5,5/6,6 | 5,5/6,6 |
| Bypass | cm² | 33/38 | 33/38 |
| Emissionen bezogen auf 13 % O2 | |||
| CO | mg/m³ | 532 | 449 |
| Staub | mg/m³ | 30 | 35 |
| Nox | mg/m³ | 93 | 101 |
| Geprüft nach | DIN EN 13229 | ||
| Wirkungsgrad | % | 88 | 87 |
| EU- Richtlinie für Energieeffizienz | |||
| Energieeffizienzklasse | A+ | A+ | |
| Energieeffizienzklassen – Spektrum | A++ -> G | A++ -> G | |
| Direkte Wärmeleistung | kW | 10,0 | 12,0 |
| Energieeefizienzindex | % | 118 | 116 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | Logaflame HLG426 S Heizeinsatz |
| Artikelnummer: | 7736604102 |
| Nennwärmeleistung: | 12 kW |
| Abmessungen: | 836 x 387 x 477 mm (H x B x T) |
| Gewicht: | 140 kg |
| Frontplatte: | 790 x 420 mm |
| Sichtfenster schmal: | 120 x 185 mm |
