Beschreibung

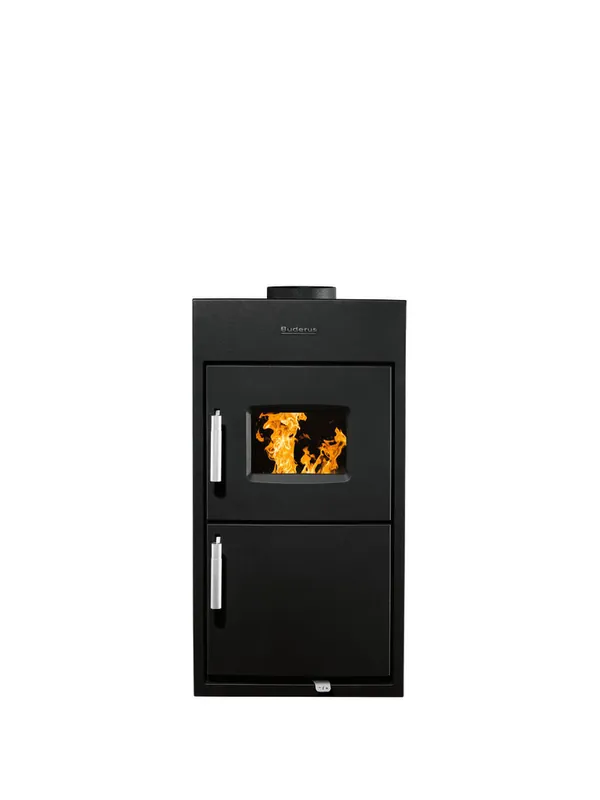

Buderus Logaflame HLG217 N Heizeinsatz, 10 kW, Frontplatte 790 x 396 mm
Einleitung
Der Buderus Logaflame HLG217 N Heizeinsatz ist ein leistungsstarker Festbrennstoff-Einsatz mit einer Nennwärmeleistung von 10 kW und einer vormontierten Frontplatte in der Größe 790 x 396 mm. Entwickelt für den Einbau in Warmluftöfen, bietet dieser Heizeinsatz effiziente Verbrennung von Scheitholz (Bis 33 cm) sowie Holz- und Braunkohlebriketts. Als Produkt der renommierten Marke Buderus verbindet der Logaflame HLG217 N traditionelle Gussqualität mit moderner Verbrennungstechnik und hoher Umweltverträglichkeit.
Vorteile und Besonderheiten
- Hoher Wirkungsgrad: Bis zu 84 % Wirkungsgrad bei Holz und Briketts für ausgezeichnete Energieausbeute.
- Energieeffizienzklasse A+: Erfüllt moderne Anforderungen an Energieeffizienz und Umweltschutz.
- Komfortable Brennraumauskleidung: Feuerbeton und Vermiculite werden passgenau eingelegt, ohne Ausmörteln.
- Vielseitiger Brennstoffeinsatz: Geeignet für 33 cm Scheitholz sowie Holz- und Braunkohlebriketts.
- Flexible Abgasführung: Kuppelabgang wahlweise waagerecht oder senkrecht möglich (Kuppel nicht im Lieferumfang).
- Platzsparendes Design: Vormontierte Frontplatte 790 x 396 mm, ideal für schmale Nischen und klassische Kachelofenaufbauten.
- Zuverlässige Buderus-Qualität: Robuste Bauweise aus Gusseisen, bewährte Technik und guter Servicehintergrund.
Technische Details
Der Logaflame HLG217 N entspricht der DIN EN 13229 und hat eine Nennwärmeleistung von 10 kW. Energieeffizienzklasse A+ und ein Energieeffizienzindex von 115 belegen die sparsame Betriebsweise. Technische Eckdaten: Direktleistung 10,0 kW, Gewicht 140 kg, Abgasstutzen 145/180 mm. Abgastemperaturen liegen bei ca. 199 °C (Holz) bzw. 193 °C (Braunkohlebriketts) mit einer Abgasmassenstromrate von etwa 9,79,8 g/s. Der notwendige Förderdruck beträgt 12 Pa; der Wirkungsgrad beträgt 84 % für Holz und Briketts. Die Feuerraum-Auskleidung besteht aus Feuerbeton und Vermiculite und wird lose, passgenau gesteckt geliefert, sodass kein Ausmörteln erforderlich ist.
Anwendung und Einsatzbereiche
Der Heizeinsatz ist speziell für den Einbau in Warmluftöfen, Kachel- und Putzöfen konzipiert. Er eignet sich sowohl für Renovierungen älterer Ofenanlagen als auch für Neubauten, bei denen traditionelle Optik und moderne Effizienz gewünscht werden. Durch die Möglichkeit, Scheitholz bis 33 cm sowie Briketts zu verwenden, ist der Einsatz flexibel im Alltag. Der Einbau muss in Verbindung mit einer Nachheizfläche erfolgen und ist besonders vorteilhaft in engen Aufstellräumen dank der kompakten Frontplatte. Hinweis: Die Kuppel (abgasseitig) ist nicht im Lieferumfang enthalten und muss separat bestellt werden, falls benötigt.
Lieferumfang
Im Lieferumfang enthalten sind der Buderus Festbrennstoff-Heizeinsatz Logaflame HLG217 N mit vormontierter Frontplatte 790 x 396 mm sowie die lose passgenaue Brennraumauskleidung aus Feuerbeton und Vermiculite. Technische Dokumentation und Hinweise zur Einbausituation liegen bei. Keine Kuppel oder zusätzliche Ofenverkleidung enthalten; diese Komponenten müssen gegebenenfalls separat beschafft werden.
Fazit
Der Buderus Logaflame HLG217 N ist eine überzeugende Wahl für alle, die einen kompakten, effizienten und robusten Festbrennstoff-Heizeinsatz suchen. Mit 10 kW Nennleistung, Energieeffizienzklasse A+ und einer praxisgerechten Auskleidung bietet er hohe Betriebssicherheit und gute Verbrennungswerte. Besonders geeignet für den Einbau in schmale Nischen und klassische Ofenaufbauten, vereint dieser Heizeinsatz Buderus-typische Qualität mit zeitgemäßer Umwelt- und Energieeffizienz. Wir empfehlen die Abstimmung des Einbaus mit einem qualifizierten Ofenbauer, um die Anforderungen an Nachheizfläche und Abgasführung fachgerecht zu erfüllen.
Technische Daten
| Heizeinsätze Logaflame | HLS117 | HLS117 N | HLG217 | HLG217 N | HLG317 | HLG317 N | |
| Nennwärmeleistung | kW | 8 | 10 | 12 | |||
| Wärmeleistungsbereich | kW | 4,0 – 13,9 | 5,0 – 19,5 | 6,0 – 19,5 | |||
| Wärmeleistung ohne nachgestaltete Heizgaszüge | kW | 5,6 | 7,28 | 8,1 | |||
| max. Holzscheitlänge | mm | 250 | 330 | 330 | |||
| Heizfläche des Heizeinsatzes | m2 | 1,6 | 1,8 | 1,8 | |||
| Heiztür Lichtmaß (B x H mit/ohne Einlegebl. Mehrfachbel.) | mm | 247 x 196/232 | |||||
| Feuerraum Breite/Tiefe | mm | 285 / 306 | 285 / 375 | 285 / 375 | |||
| Gewicht Heizeinsatz ohne Kuppel mit Frontplatte und Brennraumauskleidung | kg | 133 | 129 | 144 | 140 | 144 | 140 |
| Gewicht Brennraumauskleidung | kg | 16,5 | 17,5 | 17,5 | |||
| Verbrennungsluftbedarf | m³/h | 27,4 | 36,1 | 43,5 | |||
| Abstand von Heizeinsatz zur Heizkammerwand | mm | 120 | 120 | 120 | |||
| Abstand von Heizeinsatz zum Strahlungsschirm | mm | 100 | 100 | 100 | |||
| Abstand zum Aufstellboden | mm | 150 | 150 | 150 | |||
| Abstand von Heizeinsatz (Abgasrohr) zur Zwischendecke | mm | 140 | 140 | 140 | |||
| Erforderlicher Querschnitt: Umluft / Zuluft | cm² | 1500 / 2000 | 2040 / 2780 | 2040 / 2780 | |||
| Erforderliche Dämmstoffdicke zu Anbauwand ohne/mit Luftgitter | mm | 120 / 100 (Silca 250 KM) |
120 / 100 (Silca 250 KM) |
120 / 100 (Silca 250 KM) |
|||
| Erforderliche Dämmstoffdicke zur Decke ohne/mit Luftgitter | mm | 60 / 140 (Silca 250 KM) |
160 / 140 (Silca 250 KM) |
160 / 140 (Silca 250 KM) |
|||
| Daten für die Schornsteinberechnung nach DIN EN 13384 Teil 1 und 2 bezogen auf Nennwärmeleistung | |||||||
| Füllmenge bei Nennwärmeleistung Holz/Braunkohlebrikett | kg | 1,6 / 2,2 | 2,2 / 2,5 | 2,7 / 3,0 | |||
| Abgasmassenstrom Holz/Braunkohlebrikett | g/s | 7,0 / 10,8 | 9,7 / 9,8 | 12,1 / 11,3 | |||
| Abgastemperatur nach Nachheizfläche Holz/Braunkohlebrikett | °C | 194 / 217 | 199 / 193 | 206 / 214 | |||
| Notwendiger Förderdruck Holz/Braunkohlebrikett | Pa | 12 / 13 | 12 / 13 | 12 / 12 | |||
| CO2- Gehalt Holz/Braunkohlebrikett | % | 9,07 / 6,8 | 8,66 / 8,38 | 8,27 / 9,07 | |||
| Daten für die Schornsteinberechnung nach DIN EN 13384 Teil 1 und 2 und keramische Züge | |||||||
| Brennstofffüllmenge Holz | kg | 3 | 3,3 | 3,3 | |||
| Abgastemperatur nach Nachheizfläche bei Holz | °C | 200 | 193 | 214 | |||
| Heizgastemperatur am Abgasstutzen (Kuppel) | °C | 527 | 622 | 622 | |||
| Abgasmassenstrom bei Holz | g/s | 13,3 | 15,1 | 15,1 | |||
| Notwendiger Förderdruck bei Holz | Pa | 15 | 16 | 16 | |||
| Keramische Züge liegend/stehend | |||||||
| Querschnitt | cm2 | 394 / 394 | 481 / 480 | 481 / 480 | |||
| Zuglänge | m | 4,1 / 4,9 | 5,7 /6,8 | 5,7 / 6,8 | |||
| Bypass | cm2 | 29 / 34 | 32 /37 | 32 / 37 | |||
| Wirkungsgrad Holz/Braunkohlebriketts | % | 84 / 83 | 84 / 84 | 84 / 84 | |||
| Emissionen bezogen auf 13 % O2 Holz/Braunkohlebriketts | |||||||
| CO | mg/m³ | 798 / 1167 | 853 / 921 | 794 / 631 | |||
| Staub | mg/m³ | 36 / 34 | 39 / 34 | 35 / 39 | |||
| NOx | mg/m³ | 68 / 134 | 77 / 123 | 79 / 113 | |||
| Geprüft nach | DIN EN 13229 | ||||||
| EU-Richtlinie für Energieeffizienz | |||||||
| Energieeffizienzklasse | A+ | A+ | A+ | A+ | A+ | A+ | |
| Energieeffizienzklassen-Spektrum | A++ -> G | A++ -> G | A++ -> G | A++ -> G | A++ -> G | A++ -> G | |
| Direkte Wärmeleistung | kW | 8,0 | 8,0 | 10,0 | 10,0 | 12,0 | 12,0 |
| Energieeffizienzindex | % | 119 | 119 | 115 | 115 | 112 | 112 |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Buderus |
| Bezeichnung: | Logaflame HLG217 N Festbrennstoff-Heizeinsatz aus Gusseisen, mit Frontplatte |
| Artikelnummer: | 8732952603 |
| Nennwärmeleistung: | 10 kW |
| Frontplatte: | 790 x 396 mm |
| Höhe: | 836 mm |
| Breite: | 387 mm |
| Tiefe: | 477 mm |
| Gewicht: | 140 kg |
