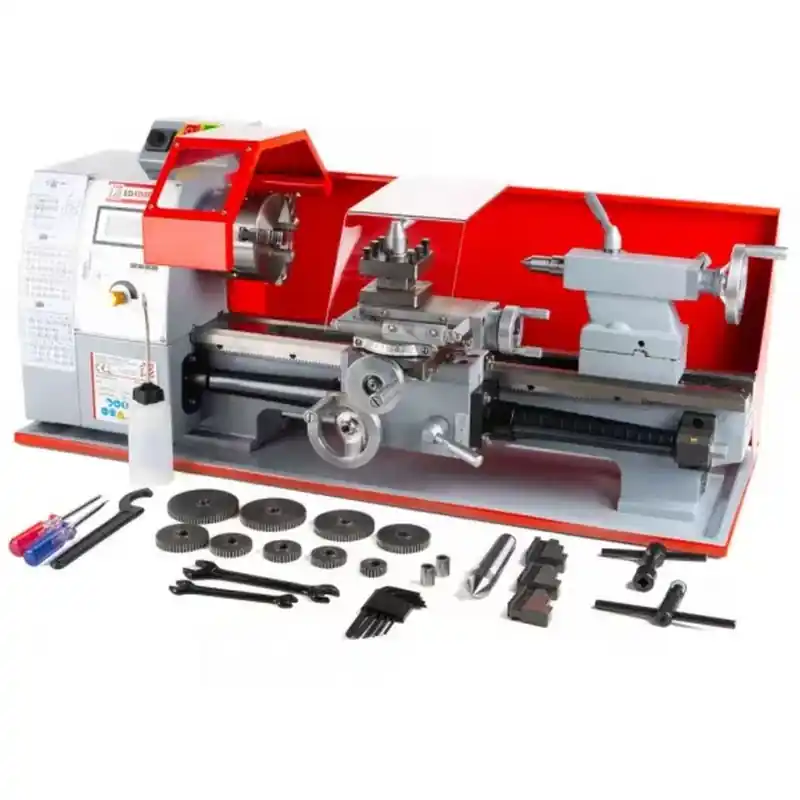

Holzmann ED400FD_230VDrehmaschine 630 W, Umlaufdurchmesser 210 mm / Spitzenweite 400 mm
Die HOLZMANN ED400FD_230V Drehmaschine ist eine kompakte und präzise Tischdrehmaschine für die Bearbeitung von Stahl, Guss, NE-Metallen, Aluminium, Messing und Kunststoffen. Sie bietet eine Motorleistung von 450 W (S1) / 630 W (S6), einen maximalen Umlaufdurchmesser über dem Bett von 210 mm und eine Spitzenweite von 400 mm. Die Spindeldrehzahl lässt sich stufenlos von 502500 U/min einstellen und komfortabel über die digitale Drehzahlanzeige kontrollieren.
Die Maschine verfügt über eine Leitspindel zum Gewindeschneiden und automatischen Längsdrehen, eine induktiv gehärtete und präzisionsgeschliffene Prismenbettführung sowie eine gehärtete Hauptspindel in präzisen Kegelrollenlagern. Die serienmäßig mitgelieferten Wechselräder ermöglichen einen großen Bereich metrischer und zölliger Gewinde. Der wartungsarme Motor, der konstante Drehmomentverlauf und der direkt am Bedienfeld schaltbare Rechts-/Linkslauf sorgen für vielseitige Einsatzmöglichkeiten.
Hauptmerkmale
- Motorleistung 450 W (S1) / 630 W (S6)
- Spannung 230 V / 50 Hz
- Maximaler Umlaufdurchmesser über dem Bett 210 mm
- Maximaler Umlaufdurchmesser über dem Querschlitten 134 mm
- Spitzenweite 400 mm
- Stufenlos regelbare Spindeldrehzahl von 502500 U/min
- Digitale Drehzahlanzeige zur komfortablen Kontrolle der eingestellten Drehzahl
- Leitspindel zum Gewindeschneiden und automatischen Längsdrehen
- Induktiv gehärtete und präzisionsgeschliffene Prismenbettführung
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern
- Hohe Rundlaufgenauigkeit der Hauptspindel
- Spindelbohrung 21 mm
- Spielfrei nachstellbare Keilleisten der Schlittenführung
- Leistungsstarker, wartungsarmer Motor mit Unterspannungsauslösung
- Durchzugskräftiger und konstanter Drehmomentverlauf
- Rechts-/Linkslauf direkt am Bedienfeld schaltbar
- Wechselrädersatz für metrische und zöllige Gewinde
- Metrischer Gewindebereich 0,53 mm (14)
- Zollgewinde 844 TPI (10)
- Reitstock zum Drehen von Kegeln seitlich verstellbar
- 3-Backenfutter ø 100 mm im Lieferumfang enthalten
- Hinweis: Beim Rückwärtsdrehen läuft die Maschine mit halber Geschwindigkeit
Lieferumfang
- 3-Backenfutter ø 100 mm
- Vierfachstahlhalter
- Feste Körnerspitze MK3
- Feste Körnerspitze MK2
- Spänerückwand
- Spänewanne
- Wechselrädersatz
- Bedienwerkzeug
Technische Daten
| Motorleistung S1 | 450 W |
| Motorleistung S6 | 630 W |
| Spannung / Frequenz | 230 V / 50 Hz |
| Spindeldrehzahl | 502500 U/min |
| Spitzenweite | 400 mm |
| Max. Umlaufdurchmesser über Bett | 210 mm |
| Max. Umlaufdurchmesser über Querschlitten | 134 mm |
| Spindelbohrung | 21 mm |
| Spindelkonus | MK3 / MT3 |
| Reitstockkonus | MK2 / MT2 |
| Pinolenweg | 55 mm |
| Verfahrweg Längsschlitten | 376 mm |
| Verfahrweg Querschlitten | 80 mm |
| Verfahrweg Oberschlitten | 55 mm |
| Längsvorschub | 0,089 / 0,147 / 0,198 mm/U |
| Metrisches Gewinde | 0,53 mm (14) |
| Zollgewinde | 844 TPI (10) |
| Max. Werkzeugaufnahme | 10 mm |
| Bettbreite | 100 mm |
| Aufstellmaß | 940 × 380 × 345 mm |
| Kabellänge | 1,7 m |
| Gewicht | 68 kg |
Die HOLZMANN ED400FD_230V ist eine vielseitige Tischdrehmaschine für ambitionierte Heimwerker, Handwerksbetriebe und Werkstätten, in denen präzises Drehen, automatischer Längsvorschub und Gewindeschneiden gefragt sind. Mit einem maximalen Umlaufdurchmesser von 210 mm und einer Spitzenweite von 400 mm bietet sie ausreichend Kapazität für unterschiedlichste kleinere Metallwerkstücke. Die stufenlose Drehzahlregelung von 502500 U/min, die digitale Anzeige, präzise Führungen und Wechselräder erleichtern die Anpassung an die jeweilige Bearbeitungsaufgabe. Dank 3-Backenfutter ø 100 mm, automatischem Längsvorschub und umfangreichem Lieferumfang ist die HOLZMANN ED400FD_230V eine praktische Lösung für regelmäßige Dreharbeiten in der Werkstatt.
