EBERLE Raumtemperaturregler 24V UTE-1002
mit Öffnerkontakt 24V und Absenkeingang für Fußbodenheizung Stellantriebe „stromlos geschlossen“
Der EBERLE Raumtemperaturregler 24V UTE-1002 (UTE steht für Universal Thermostat Einsatz) ist ein hochwertiger Bi-Metall Regler mit Öffnerkontakt 24V und Anschluss für Uhrensignal zur Regelung von Fußbodenheizung Stellantrieben „stromlos geschlossen“. Mit den Abdeckungen 55x55mm oder 50x50mm können die Regler problemlos in vorhandene Schalterrahmen von Berker, Busch Jäger, Elso, Gira, Jung oder Merten eingesetzt werden. Die Zentralscheiben sind in den Farben reinweiß glanz, reinweiß matt, cremeweiß glanz, studioweiß glanz, anthrazit matt oder alu matt erhältlich.
Einfache Installation
Der EBELE Raumtemperaturregler 24V UTE-1002 ist schnell und einfach zu installieren. Die Federsteckklemmen auf der Rückseite des Thermostat-Einsatzes sind für starre Leiter von 1,5 mm² bis 2,5 mm² geeignet und der Tragring zur Montage des Reglers in die UP-Dose ist aus Metall. Nach Verdrahtung gemäß Schaltbild und Einbau in die UP-Dose wird zunächst der optionale Schalterrahmen und anschließend die nicht vormontierte Abdeckung aufgesetzt und mittels unverlierbarer Schraube in der robusten Messingbuchse fixiert. Um den Raumtemperaturregler zu vervollständigen, setzt man zum Schluss nur noch der Temperatur-Einstellknopf ein.
Temperatureinstellung

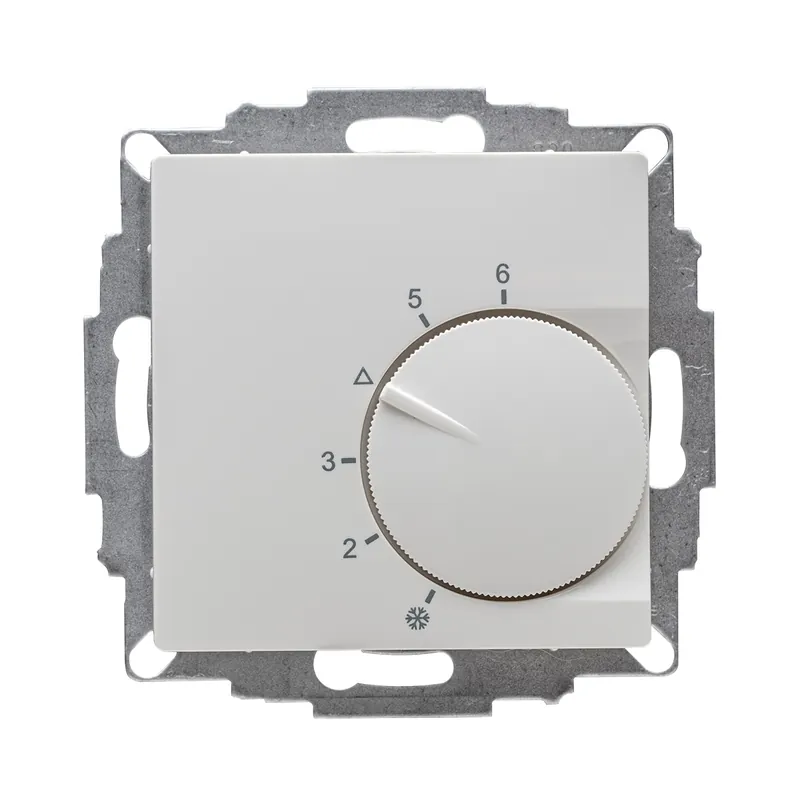

Auf der Vorderseite der Abdeckung am EBERLE Raumtemperaturregler 24V UTE-1002 befindet sich eine Skala zur optischen Orientierung beim Einstellen der gewünschten Raumtemperatur. (von min. 5°C bis max. 30 °C)
= 5 °C
2 = 10 °C
3 = 15 °C
= 20 °C
5 = 25 °C
6 = 30 °C
Für präzise Schaltergebnisse ist der EBERLE Raumtemperaturregler 24V UTE-1002 mit thermischer Rückführung ausgestattet, die Hysterese liegt bei ca. 0,5 K. Über den Anschluss für ein Uhrensignal kann die Temperatur mit einer externen Zeitschaltuhr um ca. 4 K abgesenkt werden.
Der Temperatureinstellbereich lässt sich mechanisch unter dem Einstellknopf am EBERLE Raumtemperaturregler 24V UTE-1002 eingrenzen z. B. in Kindergärten, Schulen, Hotels oder öffentliche Einrichtungen.
Unser Tipp:
Wenn Sie diesen EBERLE Raumtemperaturregler 24V UTE-1002 mit Öffnerkontakt 24V in einen vorhanden Mehrfachrahmen von Berker, Busch Jäger, Elso, Gira, Jung oder Merten integrieren, platzieren Sie den Regler immer an unterster Stelle, die Eigenerwärmung einer Steckdose oder eines Schalters beeinträchtigt so nicht das Messergebnis. Ansonsten liegt die ideale Einbauhöhe von Raumthermostaten bei 1,50m ab Oberkante Fertigfußboden.
Merkmale
- Betriebsspannung 24V AC/DC (Bei DC max. 100 W)
- Abdeckung 55x55mm oder 50x50mm passend für viele Schalterrahmen von
Berker, Busch Jäger, Elso, Gira, Jung und Merten - Made in Germany
- Kontaktausführung Öffner (Bimetall)
- Anschluss für Uhrensignal zur Temperaturabsenkung
- Steckklemmen zur schnellen Verdrahtung
- Berührungsschutzabdeckung
- thermische Rückführung
- mechanische Bereichseinengung
- für Stellantriebe 24V „stromlos geschlossen“
- Einbaumaße (ØxT) 47 x 26,5 mm
Lieferumfang
- EBERLE Raumtemperaturregler 24V UTE-1002
(Abdeckung und Farbe bitte oben wählen)
