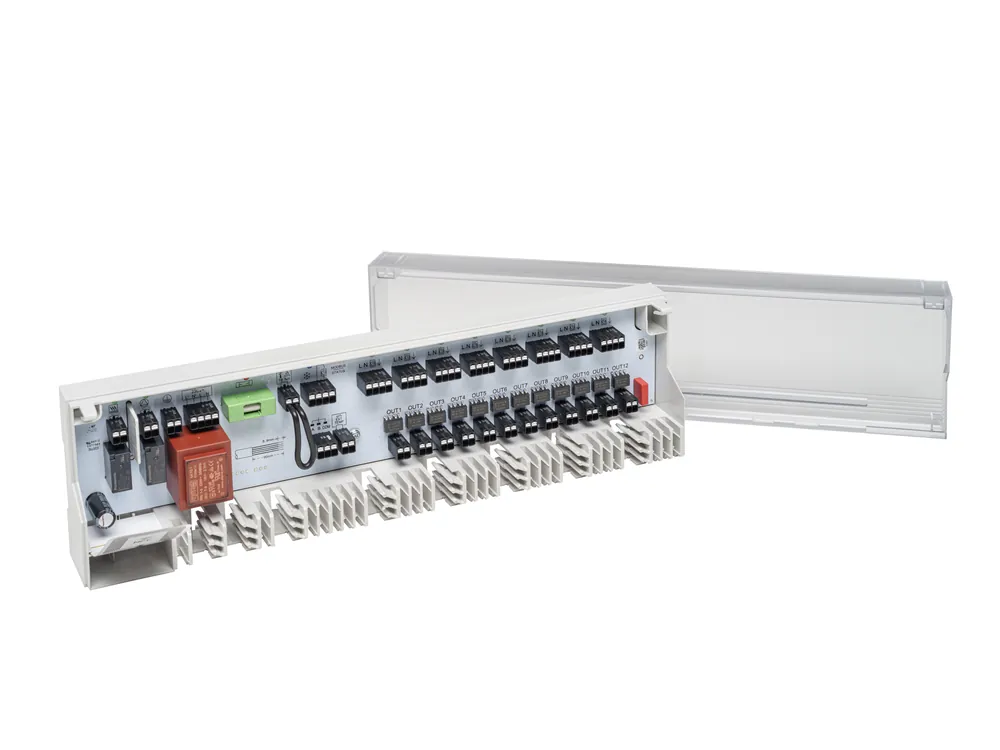

Möhlenhoff Alpha direct Balance Switch Modbus BM 21903-08N2
Modbus-fähige Regelklemmleiste für Fußbodenheizungen mit 8 Heizzonen, TÜV-zertifiziertem automatischem hydraulischen Abgleich und direkter Integration in die Gebäudeautomation gemäß GEG §71a.
Die Möhlenhoff Alpha direct Balance Switch Modbus BM 21903-08N2 ist eine innovative Regelklemmleiste für die energieeffiziente Einzelraumregelung moderner Heiz- und Kühlsysteme. Sie kombiniert die Vorteile des TÜV-zertifizierten automatischen hydraulischen Abgleichs mit einer integrierten Modbus RTU (RS485)-Schnittstelle zur nahtlosen Einbindung in Gebäudeautomationssysteme. Damit eignet sie sich sowohl für Neubauten als auch für die Nachrüstung in Sanierungsprojekten und erfüllt die Anforderungen des GEG 2024 für Nichtwohngebäude nach DIN V 18599-11:2018-09.
Die zentrale Basisstation stellt die Spannungsversorgung bereit und ermöglicht die einfache und intuitive Verdrahtung von bis zu 8 Raumthermostaten und 12 thermischen Stellantrieben (NC). Die Ansteuerung der Stellantriebe erfolgt über verschleißfreie und geräuschlose Triac-Ausgängen. Eine automatische Regelerkennung, LED-Statusanzeigen und die NFC-App zur Konfiguration bieten hohen Installations- und Bedienkomfort.
Modbus RTUintelligente Vernetzung mit maximaler Flexibilität
Die integrierte Modbus RTU-Schnittstelle erlaubt die direkte Kommunikation mit Smart Home-, BMS- oder SPS-Systemen. Dabei können sowohl Betriebsdaten (PWM-Ausgänge, Pumpenstatus, Kühlmodus) ausgelesen als auch Parameter (Heizzonen-Zuordnung, Betriebsmodi) geschrieben werden. Die Kommunikation erfolgt über ein einfaches 2-Draht-System (A/B + COM), wobei die Konfiguration der Adresse, Baudrate und Parität bequem über die NFC-App oder Modbus-Register erfolgt. Alle App-Funktionen sind auch über Modbus zugänglich.
Automatischer hydraulischer AbgleichTÜV-geprüft, energieeffizient und förderfähig
Die Regelklemmleiste analysiert permanent die Regelsignale der angeschlossenen Raumthermostate. Ein interner Algorithmus regelt daraufhin die Öffnungszeiten der Stellantriebe in einem festen Takt, sodass alle Heizkreise gleichmäßig versorgt werdenauch ohne mechanischen Abgleich oder Fühler. Der TÜV Rheinland hat dieses Verfahren als gleichwertig zum Verfahren B anerkannt. Die Installation ist förderfähig (bis zu 45 %) im Rahmen der BAFA-Förderung (BEG).
Heizen und Kühlen mit Standard-Reglern
Ein integrierter Change-Over-Eingang erlaubt die Umschaltung zwischen Heiz- und Kühlbetrieb. Dabei werden die Regelsignale automatisch invertiert, sodass auch einfache Heizregler im Kühlbetrieb verwendet werden können. Optional ist auch die Umschaltung über Modbus steuerbar. Jeder Ausgang kann zudem individuell für das Kühlen gesperrt werdenideal bei Mischsystemen.
Highlights im Überblick
- 8 Heizzonen für bis zu 8 Raumthermostate
- Anschluss von bis zu 12 Stellantrieben (NC, stromlos geschlossen)
- Modbus RTU-Schnittstelle (RS485) zur Einbindung in BMS, KNX, SPS u.v.m.
- TÜV-zertifizierter, automatischer hydraulischer Abgleichohne Sensoren
- Kompatibel mit allen marktüblichen Thermostaten und Antrieben
- NFC-Konfiguration per Appauch ohne Netzanschluss
- Individuelle Heizzonenzuordnung, Kühlen pro Ausgang sperrbar
- Pumpen- und Boilerausgang (getrennt steuerbar, LED-Statusanzeige)
- CO-Eingang für Umschaltung Heizen/Kühlen
- Absenkung und Taupunktwächter anschließbar
- Schraublose Steck-/Klemmtechnik für einfache, schnelle Installation
- LED-Anzeige für alle Funktionen, inkl. Modbus-Aktivität
- Normgerechte Zugentlastung und platzsparende Bauform
- GEG-konform und BAFA-förderfähig (BEG)
Lieferumfang
- Möhlenhoff Alpha direct Balance Switch Modbus BM 21903-08N2 (230 V)
- Multilinguale Bedienungsanleitung
Förderinformationen
Das System erfüllt die Anforderungen des Gebäudeenergiegesetzes und der Bundesförderung für effiziente Gebäude (BEG). Es ist bis zu 45 % förderfähig in Kombination mit passenden Raumthermostaten und Stellantrieben.
| VdZ Formular für BAFA-Förderung |
Häufige Fragen (FAQ)
Wie wird die Modbus-Schnittstelle angeschlossen?
Über die Klemmen A, B und COM an der Klemmleiste. Die Verbindung erfolgt per RS485-Leitung (z. B. verdrilltes Installationskabel) an einen Modbus-Master (z. B. SPS, PC mit USB-RS485-Adapter).
Kann ich Standard-Raumthermostate verwenden?
Ja, alle marktüblichen Raumthermostate (auch ohne Kühlfunktion) können verwendet werden. Die Kühlfunktion wird intern durch Signalumkehr realisiert.
Wie viele Stellantriebe kann ich anschließen?
Es können bis zu 12 NC-Stellantriebe frei den 8 Heizzonen zugewiesen werden.
Benötigt die Regelklemmleiste Fühler für den hydraulischen Abgleich?
Nein, der automatische hydraulische Abgleich funktioniert vollständig ohne Vorlauf- oder Rücklauffühler.
Ist das System BAFA-förderfähig?
Ja, das System ist gemäß BEG förderfähig und erfüllt die Anforderungen für den hydraulischen Abgleich nach Verfahren B (TÜV-zertifiziert).
Wie erfolgt die Konfiguration?
Entweder bequem per kostenloser Möhlenhoff NFC-App oder über Modbus-Kommandos im Gebäudeautomationssystem.
