Beschreibung
Vaillant Paket 1.337/5 ecoCOMPACT VSC 206/4-5 90 Liter, VRC 700, L/LL
Einleitung
Das Vaillant Paket 1.337/5 ecoCOMPACT VSC 206/4-5 90 Liter kombiniert ein kompaktes Gas-Brennwert-Kompaktgerät mit einem integrierten 90-Liter-Warmwasserspeicher und der witterungsgeführten Regelung VRC 700. Dieses System wurde von Vaillant als platzsparende und energieeffiziente Komplettlösung für Heizung und Warmwasserbereitung konzipiert und eignet sich insbesondere für Einfamilienhäuser, Eigentumswohnungen und Modernisierungsprojekte.
Vorteile und Besonderheiten
- Hocheffiziente Gas-Brennwerttechnik mit Normnutzungsgrad bis 98% (Hs) bzw. 109% (Hi).
- Integrierter 90 l Schichtladespeicher für schnellen Warmwasserkomfort und geringe Aufstellfläche.
- Inklusive VRC 700 (multiMATIC) witterungsgeführter Regelung für effiziente Heizungssteuerung.
- Multi-Sensorik-System und elektronischer Gas-Luft-Verbund für zuverlässigen Betrieb.
- Alle wesentlichen Komponenten im kompakten Gehäuse: Pumpen, Wärmetauscher und Regelungeinfache Installation dank Split Mounting Concept.
- Hocheffizienz-Pumpen für Heizung und Speicherladung sowie Edelstahl-Sekundär-Wärmetauscher für Langlebigkeit.
Technische Details
Das ecoCOMPACT VSC 206/4-5 90 arbeitet mit Erdgas L/LL und deckt einen Nennleistungsbereich bei 50/30 °C von 4,3 bis 21,6 kW (technische Datenblattangabe: 4,3 – 21,5 kW für die Typenreihe). Die Speicherladeleistung beträgt bis zu 24,0 kW, die maximale Wärmebelastung beim Speichern liegt bei 24,5 kW. Der integrierte Schichtladespeicher hat ein Gesamtvolumen von 90 Litern. Der integrierte Integral-Kondensationswärmetauscher ist aus Edelstahl gefertigt, ergänzt durch einen Edelstahl-Sekundärwärmetauscher. Elektrischer Anschluss 230 V / 50 Hz, maximale elektrische Leistungsaufnahme 70 W. Vor-/Rücklauf- sowie Kalt-/Warmwasser- und Gasanschlüsse sind Rp 3/4; Luft-/Abgasanschluss 60/100 mm. Abmessungen: Höhe 1320 mm, Breite 595 mm, Tiefe 693 mm; Gewicht leer ca. 106 kg. Energieeffizienzklasse: Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse A und Warmwasserbereitungsklasse A.
Anwendung und Einsatzbereiche
Das Paket ist ausgelegt für die Versorgung von Heiz- und Trinkwasserbedarfen in Einfamilienhäusern, größeren Eigentumswohnungen und kleineren Mehrfamilienhäusern. Dank des integrierten 90-Liter-Schichtladespeichers steht sofort nutzbares Warmwasser zur Verfügung, ideal für Haushalte mit mittlerem bis hohem Warmwasserbedarf. Die kompakte Bauweise erlaubt Aufstellung auf minimaler Flächevergleichbar mit einem Kühlschrankund ist daher besonders geeignet bei beengten Platzverhältnissen oder als Ersatz älterer Heizgeräte bei der Modernisierung. Die mitgelieferte multiMATIC VRC 700/6 Regelung ermöglicht witterungsgeführte Steuerung und damit optimierten Brennstoffeinsatz und Komfort.
Lieferumfang
Das Paket umfasst das Vaillant ecoCOMPACT VSC 206/4-5 90 Kompaktgerät mit integriertem 90 l Speicher, die witterungsgeführte Regelung multiMATIC VRC 700/6, ein Anschlussset für die Anbindung an die bauseitige Verrohrung sowie eine Sicherheitsgruppe. Alle Komponenten sind werkseitig aufeinander abgestimmt; Bestellnummern im Paket: 0010015601 (ecoCOMPACT VSC 206/4-5 90), 0020170491 (Anschlussset), 0020042427 (Sicherheitsgruppe), 0020266797 (multiMATIC 700). Weiteres Montagematerial und spezifische Anschlussleitungen sind bauseitig zu prüfen.
Fazit
Das Vaillant Paket 1.337/5 mit ecoCOMPACT VSC 206/4-5 90 und VRC 700 bietet eine durchdachte Komplettlösung für effiziente Heizungs- und Warmwasserbereitung. Vaillant überzeugt hier mit hoher Effizienz, kompakter Bauweise und praxisgerechter Ausstattung wie Edelstahlwärmetauscher, Hocheffizienzpumpen und integrierter Speicherregelung. Das Paket eignet sich besonders für Modernisierer und Neubauten mit begrenztem Platz, die Wert auf Energiesparpotenzial und komfortable Regelung legen.
Technische Daten
| ecoCOMPACT | Einheit | VSC 206/4-5 90 | VSC 206/4-5 150 | VSC 206/4-5 200 |
| Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min – Max) | kW | 4,3 – 21,5 | 4,3 – 21,5 | 4,3 – 21,5 |
| Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min – Max) | kW | 3,8 – 20,0 | 3,8 – 20,0 | 3,8 – 20,0 |
| Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) | kW | 24,0 | 24,0 | 24,0 |
| Wirkungsgrad bei 30% gem. EN 483 | % | 108 | 108 | 108 |
| Wirkungsgrad bei Warmwasserbetrieb | % | 98 | 98 | 98 |
| Jahreszeitbedingte Raumheizungseffizienz ns | % | 92 | 92 | 92 |
| Speicher-Gesamtinhalt | l | 89 | 151 | 197 |
| Warmwasser-Ausgangsleistung | l/10min | 209 | 282 | 329 |
| Leistungskennzahl NL | – | 2,3 | 4,5 | 6,3 |
| Elektr. Leistungsaufnahme bei 30% | W | 35 | 35 | 35 |
| Elektr. Leistungsaufnahme im Standby | W | 2 | 2 | 2 |
| Elektr. Leistungsaufnahme (Max) | W | 70 | 70 | 70 |
| Beinhaltete Bauteile bei elektr. Leistung | – | Pumpe | Pumpe | Pumpe |
| Bereitschaftswärmeverlust bei tK 70°C | % | 0,62 | 0,62 | 0,62 |
| Bereitschaftswärmeverlust Speicher | kWh/24h | 1,38 | 1,62 | 1,84 |
| Max Betriebsdruck heizungsseitig | bar | 3 | 3 | 3 |
| Max Betriebsdruck warmwasserseitig | bar | 10 | 10 | 10 |
| Max Vorlauftemperatur | °C | 85 | 85 | 85 |
| Temperatur Warmwasser (Min – Max) | °C | 35 – 65 | 35 – 65 | 35 – 65 |
| Anschlusswert bei Erdgas E * ** | m³/h | 2,5 | 2,5 | 2,5 |
| Anschlusswert bei Erdgas LL * ** | m³/h | 3,0 | 3,0 | 3,0 |
| Anschlusswert bei Flüssiggas * ** | kg/h | 1,8 | 1,8 | 1,8 |
| Kondenswassermenge bei 50/30°C | l/h | 2,0 | 2,0 | 2,0 |
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) | l/h (mbar) | 600 (250) | 600 (250) | 600 (250) |
| Ausdehnungsgefäßinhalt | l | 15 | 15 | 15 |
| Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Spannungsversorgung | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 |

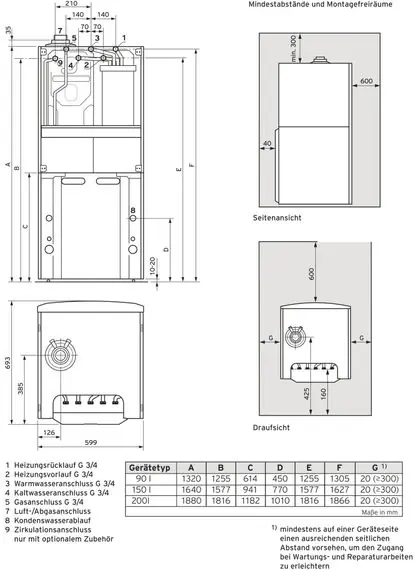

| Maße unverpackt (Höhe / Breite / Tiefe) | mm | 1.320 / 599 / 693 | 1.640 / 599 / 693 | 1.880 / 599 / 693 |
| Gewicht unverpackt | kg | 106 | 126 | 134 |
| Anschluss Heizung (VL und RL) | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Kaltwasser, Warmwasser | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Gas | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Zirkulation | – | G 3/4 | G 3/4 | G 3/4 |
| Anschluss Luft, Abgas | mm | Ø 60/100 | Ø 60/100 | Ø 60/100 |
| Kategorie | – | II2ELL3P | ||
| CE | – | CE-1312 CO 5870 | ||
| * Bei Gas-Wärmeerzeugern dient dieser Wert zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) ** Bezogen auf 15°C und 1013 mbar |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Vaillant |
| Bezeichnung: | Systempaket 1.337/5 mit ecoCOMPACT VSC 206/4-5 90 Gas-Kompaktgerät |
| Artikelnummer: | 0010029738 |
| Gasart: | Erdgas L/LL (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung bei 50/30°C: | 4,3 – 21,5 kW |
| Nennwärmeleistung bei 80/60°C: | 3,8 – 20,0 kW |
| Warmwasserleistung: | 24,0 kW |
| Abgasanschluss: | DN60/100 |
| CE-Kennzeichen: | CE-1312CO5870 |
