Beschreibung

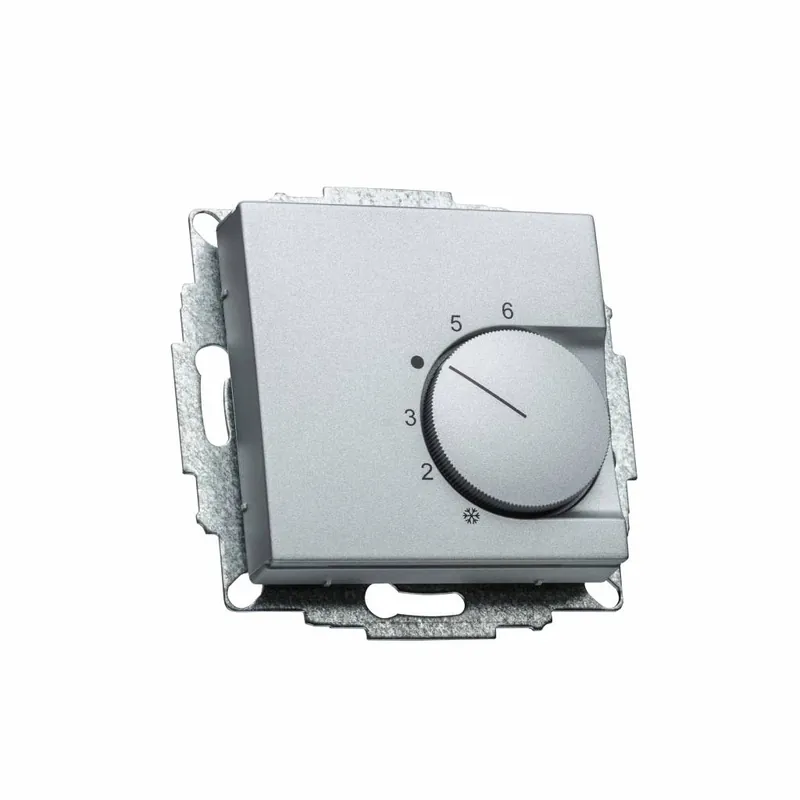

Raumthermostat für Berker B.7 alu Rahmen
mit Öffnerkontakt zur Regelung von Fußbodenheizung Stellantrieben 230V
Dieses Raumthermostat für Berker B.7 alu Rahmen mit hochwertigem Bimetall Öffnerkontakt für Fußbodenheizung Stellantriebe „stromlos geschlossen“ ist eine preisgünstige, hochwertige und VDE-geprüfte Alternative zum Berker Raumthermostat 20261404. Dieses Komplettset besteht aus dem Raumthermostat für Berker (UP-Einsatz), der Abdeckung 55x55mm in alu matt und optional dem 1-fach Rahmen 10116424 Berker B.7 in alu matt.
Eine weitere Besonderheit bei diesem Raumthermostat für Berker B.7 sind die Federsteckklemmen zum schnellen und kostengünstigen Anschluss mit starren Leitern von 1,5 mm² bis 2,5 mm². Die Adern abisolieren, in die beschrifteten Öffnungen einstecken und fertig.
Temperatureinstellung
Auf der Vorderseite der Abdeckung am Raumthermostat für Berker B.7 befindet sich eine Skala zur optischen Orientierung beim Einstellen der gewünschten Raumtemperatur. (von min. 5°C bis max. 30 °C)
= 5 °C
2 = 10 °C
3 = 15 °C
= 20 °C
5 = 25 °C
6 = 30 °C
Für präzise Schaltergebnisse ist das Raumthermostat für Berker B.7 mit thermischer Rückführung ausgestattet, die Hysterese liegt bei ca. 0,5 K. Der Anschluss für Absenkung ermöglicht eine zeitgesteuerte Temperaturabsenkung um ca. 4 K mittels externer Zeitschaltuhr.
Der Temperatureinstellbereich kann mechanisch unter dem Einstellknopf am Raumthermostat für Berker B.7 eingegrenzt werden z. B. in Kindergärten, Schulen, Hotels oder öffentliche Einrichtungen.
Unser Tipp:
Wenn Sie diesen Raumthermostat für Berker in einen vorhanden Berker B.7 Mehrfachrahmen integrierten, platzieren Sie den Regler immer an unterster Stelle, die Eigenerwärmung einer Steckdose oder eines Schalters beeinträchtigt so nicht das Messergebnis. Ansonsten liegt die ideale Einbauhöhe von Raumthermostaten bei 1,50m ab Oberkante Fertigfußboden.
Merkmale
- Alternative zum Berker Raumthermostat 20261404
- VDE-geprüft
- Made in Germany
- Kontaktausführung Öffner (Bimetall)
- Steckklemmen zur schnellen Verdrahtung
- Anschluss Absenkung ca. 4 K
- Berührungsschutzabdeckung
- thermische Rückführung
- mechanische Bereichseinengung
- für Stellantriebe 230V „stromlos geschlossen“
- Abdeckung passgenau für Berker B.7 alu matt
- Einbaumaße UP-Dose (ØxT) 47 x 26,5 mm
- 5 Jahre Herstellergarantie
Technische Daten
| Betriebsspannung | 230 V~ / 50 Hz |
| max. Schaltstrom | 10mA…10 (4) A |
| Schaltleistung | 2200 W |
| Kontaktausführung | Öffner (max. 10 Stellantriebe) |
| Regelfunktion | Heizen |
| Schalttemperaturdifferenz | ca. 0,5 K |
| Temperaturbereich | 5…30 °C |
| Temperaturabsenkung | ca. 4 K |
| Max. rel. Raumfeuchte | max. 95 %, nicht kondensierend |
| Elektrischer Anschluss | Steckklemmen |
| Montage/Befestigung | Schraubbefestigung |
| Schutzklasse | II |
| Schutzart | IP20 |
| Bemessungsstoßspannung | 4 kV |
| Verschmutzungsgrad | 2 |
| Temperatur für die Kugeldruckprüfung | 75 ± 2 °C |
| Spannung und Strom für Zwecke der EMV-Störaussendungsprüfung | 230V;0,1 A |
| Energie-Klasse (nach EU 811/2013, B12/2013, 813/2013, 814/2013) |
I = 1 % |
| Schaltelement | Bimetallkontakt |
| Fühler | Bimetall (intern) |
Downloads zum Produkt
| Bedienungsanleitung |
Lieferumfang
- Halmburger RTR-5510
- Abdeckung 55×55 alu matt
- optional: Berker B.7 Rahmen 10116424
- Bedienungsanleitung
Dieses Raumthermostat für Berker von Halmburger passt auch in die Rahmen B.3!
