Beschreibung

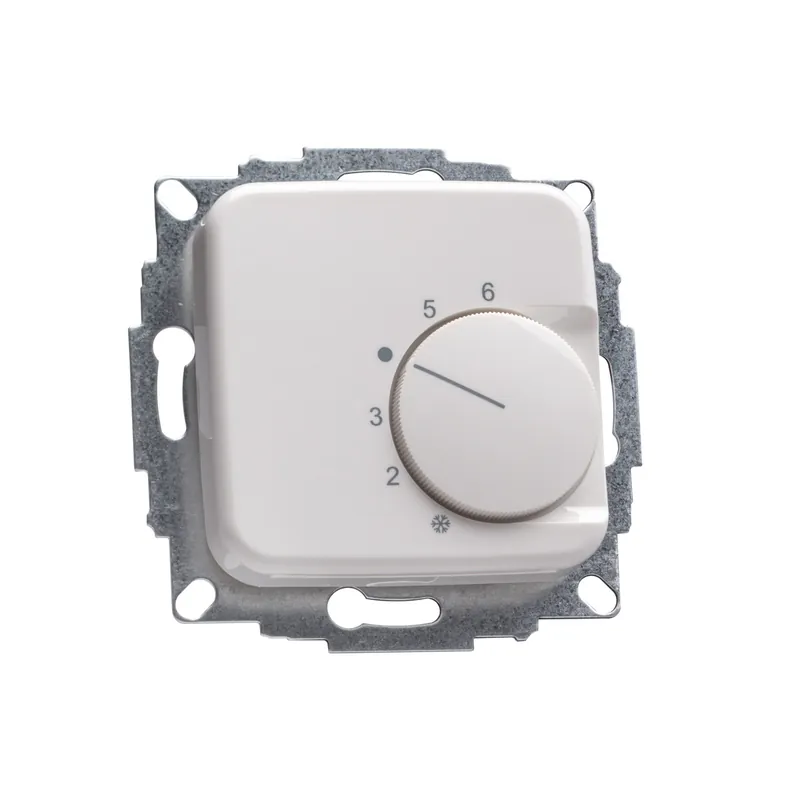

Halmburger Raumthermostat RTR-76
mit Abdeckung und Öffnerkontakt zur Regelung von Fußbodenheizung Stellantrieben 230V
Das Halmburger Raumthermostat RTR-76 mit hochwertigem Bimetall Öffnerkontakt für Fußbodenheizung Stellantriebe „stromlos geschlossen“ ist eine preisgünstige, hochwertige und VDE-geprüfte Alternative zu den Raumthermostaten der Schalterhersteller für Busch Jäger Reflex SI/Duro 2000. Die Abdeckungen sind in den Farben reinweiß glanz und cremeweiß glanz erhältlich.
Eine weitere Besonderheit beim Halmburger Raumthermostat RTR-76 sind die Federsteckklemmen zum schnellen und kostengünstigen Anschluss mit starren Leitern von 1,5 mm² bis 2,5 mm². Die Adern abisolieren, in die beschrifteten Öffnungen einstecken, fertig.
Temperatureinstellung
Auf der Vorderseite der Abdeckung am Halmburger Raumthermostat RTR-76 befindet sich eine Skala zur optischen Orientierung beim Einstellen der gewünschten Raumtemperatur. (von min. 5°C bis max. 30 °C)
= 5 °C
2 = 10 °C
3 = 15 °C
= 20 °C
5 = 25 °C
6 = 30 °C
Für präzise Schaltergebnisse ist das Halmburger Raumthermostat RTR-76 mit thermischer Rückführung ausgestattet, die Hysterese liegt bei ca. 0,5 K. Der Anschluss für Absenkung ermöglicht eine zeitgesteuerte Temperaturabsenkung um ca. 4 K mittels externer Zeitschaltuhr.
Der Temperatureinstellbereich kann mechanisch unter dem Einstellknopf am Halmburger Raumthermostat RTR-76 eingegrenzt werden z. B. in Kindergärten, Schulen, Hotels oder öffentliche Einrichtungen.
Unser Tipp:
Wenn Sie diesen Halmburger Raumthermostat RTR-76 in einen vorhanden Mehrfachrahmen von Busch Jäger Reflex SI/Duro 2000 integrieren, platzieren Sie den Regler immer an unterster Stelle, die Eigenerwärmung einer Steckdose oder eines Schalters beeinträchtigt so nicht das Messergebnis. Ansonsten liegt die ideale Einbauhöhe von Raumthermostaten bei 1,50m ab Oberkante Fertigfußboden.
Merkmale
- Abdeckung passend für Schalterrahmen Busch Jäger Reflex SI/Duro 2000
- VDE-geprüft
- Made in Germany
- Kontaktausführung Öffner (Bimetall)
- Steckklemmen zur schnellen Verdrahtung
- Anschluss Absenkung ca. 4 K
- Berührungsschutzabdeckung
- thermische Rückführung
- mechanische Bereichseinengung
- für Stellantriebe 230V „stromlos geschlossen“
- Einbaumaße UP-Dose (ØxT) 47 x 26,5 mm
- 5 Jahre Herstellergarantie
Technische Daten
| Betriebsspannung | 230 V~ / 50 Hz |
| max. Schaltstrom | 10mA…10 (4) A |
| Schaltleistung | 2200 W |
| Kontaktausführung | Öffner (max. 10 Stellantriebe) |
| Regelfunktion | Heizen |
| Schalttemperaturdifferenz | ca. 0,5 K |
| Temperaturbereich | 5…30 °C |
| Temperaturabsenkung | ca. 4 K |
| Max. rel. Raumfeuchte | max. 95 %, nicht kondensierend |
| Elektrischer Anschluss | Steckklemmen |
| Montage/Befestigung | Schraubbefestigung |
| Schutzklasse | II |
| Schutzart | IP20 |
| Bemessungsstoßspannung | 4 kV |
| Verschmutzungsgrad | 2 |
| Temperatur für die Kugeldruckprüfung | 75 ± 2 °C |
| Spannung und Strom für Zwecke der EMV-Störaussendungsprüfung | 230V;0,1 A |
| Energie-Klasse (nach EU 811/2013, B12/2013, 813/2013, 814/2013) |
I = 1 % |
| Schaltelement | Bimetallkontakt |
| Fühler | Bimetall (intern) |
Downloads zum Produkt
| Bedienungsanleitung |
Lieferumfang
- Halmburger Raumthermostat RTR-76
- Abdeckung
Das Halmburger Raumthermostat RTR-76 ist auch als RTR-79 mit Wechslerkontakt erhältlich.
