Beschreibung

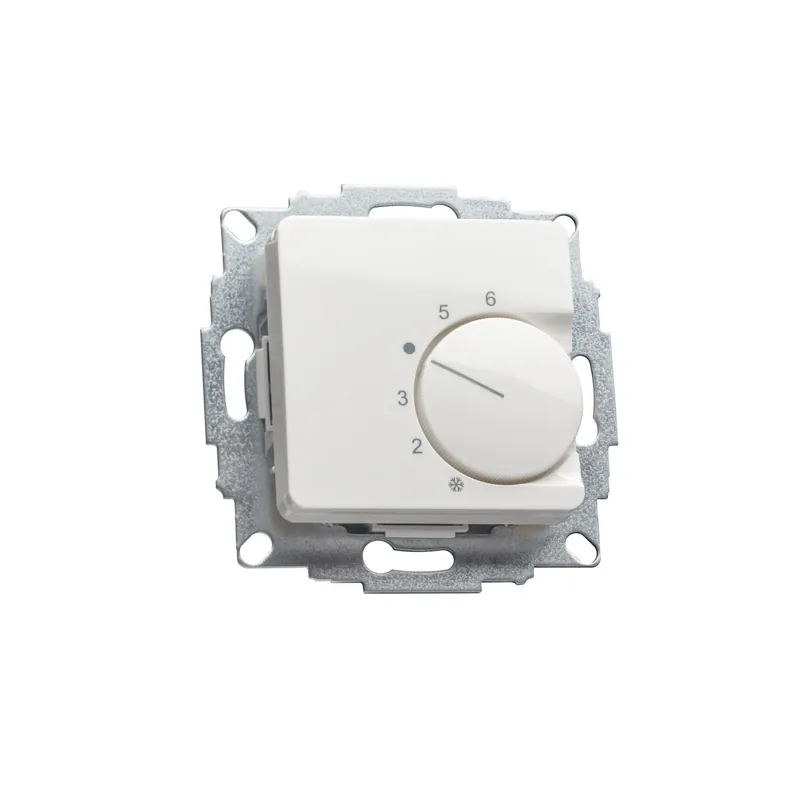

Halmburger Raumthermostat RTR-5010
mit Abdeckung 50×50 mm passend in nahezu alle Schalterrahmen mittels DIN-Zwischenrahmen
Das Halmburger Raumthermostat RTR-5010 mit hochwertigem Bimetall Öffnerkontakt für Fußbodenheizung Stellantriebe „stromlos geschlossen“ ist eine preisgünstige, hochwertige und VDE-geprüfte Alternative zu den Raumthermostaten der Schalterhersteller. Die Abdeckungen 50x50mm sind in den Farben reinweiß glanz, reinweiß matt, cremeweiß glanz und studioweiß glanz erhältlich und passen mittels optionalen DIN-Zwischenrahmen in nahezu alle Schalterrahmen.
Eine weitere Besonderheit beim Halmburger Raumthermostat RTR-5010 sind die Federsteckklemmen zum schnellen und kostengünstigen Anschluss mit starren Leitern von 1,5 mm² bis 2,5 mm². Die Adern abisolieren, in die beschrifteten Öffnungen einstecken, fertig.
Temperatureinstellung
Auf der Vorderseite der Abdeckung am Halmburger Raumthermostat RTR-5010 befindet sich eine Skala zur optischen Orientierung beim Einstellen der gewünschten Raumtemperatur. (von min. 5°C bis max. 30 °C)
= 5 °C
2 = 10 °C
3 = 15 °C
= 20 °C
5 = 25 °C
6 = 30 °C
Für präzise Schaltergebnisse ist das Halmburger Raumthermostat RTR-5010 mit thermischer Rückführung ausgestattet, die Hysterese liegt bei ca. 0,5 K. Der Anschluss für Absenkung ermöglicht eine zeitgesteuerte Temperaturabsenkung um ca. 4 K mittels externer Zeitschaltuhr.
Der Temperatureinstellbereich kann mechanisch unter dem Einstellknopf am Halmburger Raumthermostat RTR-5010 eingegrenzt werden z. B. in Kindergärten, Schulen, Hotels oder öffentliche Einrichtungen.
Unser Tipp:
Wenn Sie diesen Halmburger Raumthermostat RTR-5010 in einen vorhanden Mehrfachrahmen von Berker, Busch Jäger, Elso, Gira, Jung oder Merten integrieren, platzieren Sie den Regler immer an unterster Stelle, die Eigenerwärmung einer Steckdose oder eines Schalters beeinträchtigt so nicht das Messergebnis. Ansonsten liegt die ideale Einbauhöhe von Raumthermostaten bei 1,50m ab Oberkante Fertigfußboden.
Merkmale
- Abdeckung 50x50mm mittels optionalem DIN-Zwischenrahmen
passend für viele Schalterrahmen von
Berker, Busch Jäger, Elso, Gira, Jung und Merten - VDE-geprüft
- Made in Germany
- Kontaktausführung Öffner (Bimetall)
- Steckklemmen zur schnellen Verdrahtung
- Anschluss Absenkung ca. 4 K
- Berührungsschutzabdeckung
- thermische Rückführung
- mechanische Bereichseinengung
- für Stellantriebe 230V „stromlos geschlossen“
- Einbaumaße UP-Dose (ØxT) 47 x 26,5 mm
- 5 Jahre Herstellergarantie
Technische Daten
| Betriebsspannung | 230 V~ / 50 Hz |
| max. Schaltstrom | 10mA…10 (4) A |
| Schaltleistung | 2200 W |
| Kontaktausführung | Öffner (max. 10 Stellantriebe) |
| Regelfunktion | Heizen |
| Schalttemperaturdifferenz | ca. 0,5 K |
| Temperaturbereich | 5…30 °C |
| Temperaturabsenkung | ca. 4 K |
| Max. rel. Raumfeuchte | max. 95 %, nicht kondensierend |
| Elektrischer Anschluss | Steckklemmen |
| Montage/Befestigung | Schraubbefestigung |
| Schutzklasse | II |
| Schutzart | IP20 |
| Bemessungsstoßspannung | 4 kV |
| Verschmutzungsgrad | 2 |
| Temperatur für die Kugeldruckprüfung | 75 ± 2 °C |
| Spannung und Strom für Zwecke der EMV-Störaussendungsprüfung | 230V;0,1 A |
| Energie-Klasse (nach EU 811/2013, B12/2013, 813/2013, 814/2013) |
I = 1 % |
| Schaltelement | Bimetallkontakt |
| Fühler | Bimetall (intern) |
Downloads zum Produkt
| Bedienungsanleitung |
Lieferumfang
- Halmburger Raumthermostat RTR-5010
- Abdeckung 50x50mm
Das Halmburger Raumthermostat RTR-5010 ist auch als RTR-5020 mit Wechslerkontakt erhältlich.
