Beschreibung

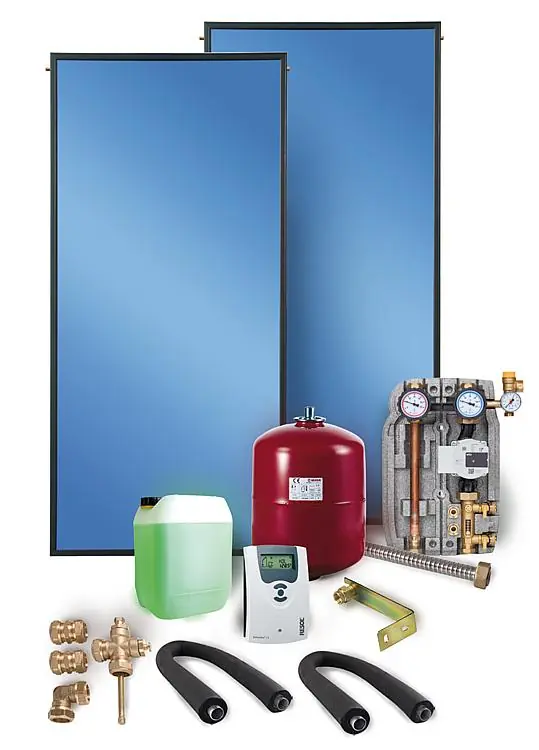

Produktinformationen „Solarpaket SX 2.0 Aufdachmontage 4,04qm ohne Solarspeicher“
Allgemeine Informationen:
1. Flachkollektor Typ SX 2,0 (2,02 m²), Maße (LxB): 1902 x 1063 mm
- Förderungsfähig für staatlichen Zuschuss
- senkrechte Montage
- korrosionsfester Doppelharfenabsorber aus Vollkupfer
- Langzeitbeständige hochselektive Beschichtung zur Licht-Wärme-Umwandlung
- Silikonfreie Scheibendichtung
- Hitzebeständige Mineralwolldämmung
- Zwei-Rohr-Anschlusstechnik mit Zwangsdurchströmung
- Seewasserbeständiger Aluminiumrahmen
- Vereinfachte Montage durch Schneidringverschraubung
- Bis zu 7 Kollektoren in Reihe anschließbar
Technische Daten Flachkollektor Typ SX 2,0
- Wirkungsgrad: 79,3%
- Betriebsüberdruck: max. 6 bar
- Prüfdruck: 9 bar
- Solarglas: 4 mm prismiert
- Gehäusefarbe: Schwarz, pulverbeschichtet (RAL 9005)
- Anschluss: 2 x ø 22 mm Kupfer
2. Pumpenstation (Solarstation Easyflow)
- Ausführung mit Solar-Umwälzpumpe Wilo Para ST 25/6 PWM
- Stabile Rückseite für eine direkte Befestigung an der Wand
- Durchflussmesser mit Spül- und Befülleinheit
- für Solarregelungen mit PWM Ausgang
- Kugelhahn mit Thermometerhandgriff und Schwerkraftbremse
- Anschluss für Ausdehnungsgefäß DN20 (3/4)- AG flachdichtend
- Sicherheitsgruppe mit Manometer und Sicherheitsventil
- Mit Verschraubungen für Umwälzpumpe DN 25(1) mit DN 40 (11/2) Überwurf
- für Umwälzpumpen Baulänge 180 mm
Technische Daten Solarstation Easyflow
- Material: Messing
- Material Isolierung: EPP
- Temperaturanzeige Thermometer: 0-120°C
- Sicherheitsventil: 6 bar
- Manometer: 0-10 bar
- Maße mit Isolierung (B x H x T): 277 x 425 x 150 mm
Technische Daten Solar-Umwälzpumpen
- Pumpentyp: Wilo Para ST 25/6 PWM
- Nenngröße: DN 25 (1) mit DN 40 (11/2) AG
- Baulänge: 180 mm
- Förderhöhe max.: 6,7m
- EEI: 0,20
3. Solarregelung DeltaSol CS/2 inkl. 2 Fühler
- Für einfache Solaranlagen oder Festbrennstoffkessel.
- Für Standard- und hocheffiziente Umwälzpumpen mit PWM-Signal
- Mit 4 Eingängen und 2 Ausgängen.
- Eingang für einen Grundfos Direct Sensor® VFD
- Wärmemengenzählung
- Inbetriebnahmemenü
- Funktionskontrolle
- Röhrenkollektorfunktion
- Drainback-Option
- Umschaltung zwischen °C und °F
4. Ausdehnungsgefäß 18 Liter
- Ausdehnungsgefäße für Solaranlagen mit fest arretierter Membrane
- Edelstahlflansch
- Anschluss: DN20 (3/4″)
- Vordruck: 2,5 bar
- Betriebstemperatur: -10°C bis +130°C
- Maße: 270 x 405
- Volumen: 18 Liter
- Marke: Varem
5. Anschluss- und Installationszubehör
- Wandhalter für Ausdehnungsgefäß bis 40 Liter (Heizung/Solar/Sanitär)
- Aufdachmontageset Standard 25-60° für 2 Kollektoren SX2.0-P3
- Solar-Wärmeträgerflüssigkeit unverdünnt 10kg (grün)
- Edelstahlwellschlauchset komplett, 500mm lang für Easyflow 1, flachdichtend
- Kollektoren-Verbindungsset Grundset für 2 Kollektoren mit Dacheinführung isoliert 22mm
