Vaillant Installationsset mit Tichelmann System für 2 aroCOLLECT 0020205408 Highlight

Beschreibung

Vaillant Installationsset mit Tichelmann System für 2 aroCOLLECT

Einleitung

Das Vaillant Installationsset mit Tichelmann System für 2 aroCOLLECT ist ein komplettes Montagepaket zur fachgerechten und zeitsparenden Installation von zwei aroCOLLECT-Außeneinheiten. Entwickelt von Vaillant, unterstützt das Set den Einbau in Verbindung mit geeigneten Wärmepumpenaufstellungen und gewährleistet eine normgerechte Verrohrung im Tichelmann-Prinzip, das für gleichmäßige Durchströmung und hydraulische Ausgeglichenheit sorgt.

Vorteile und Besonderheiten

• Komplettes, werkseitig zusammengestelltes Installationsset von Vaillant für zwei aroCOLLECT-Einheiten
• Enthält alle notwendigen Verbindungselemente, PE-Rohre und Adapter für eine saubere und dauerhafte Installation
• Tichelmann-System sorgt für hydraulischen Abgleich und gleichmäßige Verteilung in Parallelkreisen
• Leerrohr für E-Bus Kabel zur sicheren Verlegung im Erdreich inklusive
• Markierungsband und Kabelbinder erleichtern die spätere Identifikation und Wartung

Technische Details

Das Set enthält spezifische Fittings und PE-Rohre in den für das Tichelmannsystem vorgesehenen Dimensionen. Komponenten im Lieferumfang sind Messing-Winkelverschraubungen 90° in R 1 1/4 und R 1 1/2, Messingverlängerungen R 1 1/4 x 20 mm, T-Stücke für PE-Rohre 40 x 3,7 sowie PE-Winkeladapter 90° und Winkelkupplungen für PE-Rohre 50 x 4,6. PE-Rohre sind in den Längen 260 mm, 13001315 mm sowie 260 mm in den jeweiligen Nenndimensionen enthalten. Ein Leerrohr zur Verlegung der E-Bus Kabel im Erdreich (30 m) ist Bestandteil des Pakets. Hinweis: Im Tichelmannsystem muss mit 50 x 4,6 mm verrohrt werden. Artikelnummer: 0020205408, EAN: 4024074752531.

Anwendung und Einsatzbereiche

Das Installationsset ist speziell ausgelegt für die einfache Installation von zwei aroCOLLECT-Außeneinheiten und eignet sich für den Einsatz an Wohn- und Gewerbeobjekten, in denen Vaillant aroCOLLECT-Lösungen zur Wärmeerzeugung eingesetzt werden. Es ist verwendbar für VWF 157/4 mit aroCOLLECT und VWF 197/4 mit aroCOLLECT. Die enthaltenen Komponenten erlauben die Verlegung der hydraulischen Verbindungen sowohl im Gebäudeinneren als auch in Erdreichnähe und vereinfachen die elektrische Vernetzung durch das mitgelieferte Leerrohr für E-Bus Kabel.

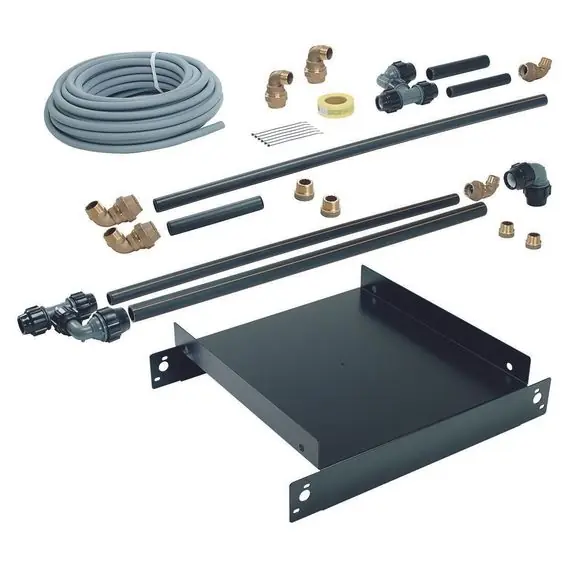

Lieferumfang

Im Lieferumfang sind enthalten: Verbindungsblech für zwei Rahmen; Messing Winkelverschraubung 90°, 40 x R 1 1/4 für Anschluss an PE-Pohr 40 x 3,7 (4 Stück); Messingverlängerung R 1 1/4 x 20 mm (4 Stück); Messing Winkelverschraubung 90°, 50 x R 1 1/2 für Anschluss an PE-Pohr 50 x 4,6 im Gebäude (2 Stück); T-Stück für PE-Rohre 40 x 3,7 (2 Stück); PE-Winkeladapter 90° für Anschluss an T-Stück und PE-Rohr 50 x 4,6 (2 Stück); Winkelkupplung 90° für PE-Rohr 50 x 4,6 (2 Stück); PE-Rohr 260 mm (40 x 3,7) (2 Stück); PE-Rohr 1315 mm (40 x 3,7) (2 Stück); PE-Rohr 260 mm (50 x 4,6) (1 Stück); PE-Rohr 1300 mm (50 x 4,6) (1 Stück); Leerrohr zur Verlegung der E-Bus Kabel im Erdreich (30 m); Trassenband und Kabelbinder zur Markierung der PE-Rohre.

Fazit

Das Vaillant Installationsset mit Tichelmann System für 2 aroCOLLECT bietet Installateuren ein umfangreiches, aufeinander abgestimmtes Paket aus Fittings, Rohren und Zubehör, das die Montage beschleunigt und die hydraulische Funktion gemäß Tichelmann-Prinzip sicherstellt. Durch die Integration spezifischer Messing-Adapter und PE-Rohrkomponenten sowie das Leerrohr für E-Bus Kabel ist das Set eine praktische Lösung für Projekte mit Vaillant aroCOLLECT-Außeneinheiten. Vaillant empfiehlt das Set als zuverlässige Hilfestellung für normgerechte und effiziente Installationen.

Sicherheitshinweise

WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
