Beschreibung
Wolf CGU-2K-18 18kW Gas-Heizwert-Kombitherme, BM, E / H, Unterputz
Einleitung
Die Wolf CGU-2K-18 ist eine Gas-Heizwert-Kombitherme mit 18 kW Nennwärmeleistung, ausgelegt für raumluftabhängigen Betrieb. Als Teil des Wolf ComfortLine-Angebots vereint dieses Paket eine bewährte Heizwerttechnik mit praxisgerechtem Zubehör für die Unterputzinstallation. Das Gerät eignet sich insbesondere für Sanierungen, Austauschgeräte in Mehrfamilienhäusern oder Etagenwohnungen, wenn Brennwerttechnik aus baulichen Gründen nicht umgesetzt werden kann. Wolf steht für zuverlässige Verarbeitung, durchdachte Bedienung und hohe Ersatzteilgleichheit innerhalb der Produktfamilie.
Vorteile und Besonderheiten
- Komplettpaket inklusive Anschluss-Set für Unterputzmontage und Bedienmodul BM
- 18 kW Nennwärmeleistung, passend für kleinere bis mittlere Wohnungen
- Serienmäßig mit 10 l Ausdehnungsgefäß und modulierender Hocheffizienzpumpe (EEI
- Wolf Low-NOx Unit mit Hydro Tec System für niedrige Emissionen (NOx-Klasse 6)
- Wartungsfreundlicher Aufbau und gute interne Zugänglichkeit für Servicearbeiten
- eBus-fähige Regelung zur Einbindung in Wolf-Regelungssysteme und Anschlusskompatibilität innerhalb der ComfortLine-Familie
- Komfortabler Warmwasser-Schnellstart dank hochwertigem Edelstahl-Plattenwärmetauscher in Kombiversionen
Technische Details
Die CGU-2K-18 ist Teil der ComfortLine CGU-Serie und bietet einen Leistungsbereich von 8,0 bis 18,0 kW (Nennwärmeleistung) mit einem Belastungsbereich von 8,8 bis 20,2 kW. Der Normnutzungsgrad bei 75/60 °C liegt in der Serie bei bis zu 94 % (je nach Modellausführung). Die Therme ist 440 mm breit, 855 mm hoch und 393 mm tief. Der Abgasanschlussdurchmesser beträgt 110 mm bei der 2K-18 Ausführung und die Luft-/Abgasführung ist als Typ B11BS ausgelegt. Gasanschluss und Wasseranschlüsse sind G 1/2 bzw. G 3/4. Das Ausdehnungsgefäß hat ein Nennvolumen von 10 l mit einem Vordruck von 0,75 bar. Die Ausführung dieses Pakets ist für Erdgas E (Erdgas E/H Varianten sind verfügbar) und wird serienmäßig mit modulierender Hocheffizienzpumpe und 3-Wege-Ventil geliefert.
Anwendung und Einsatzbereiche
Die CGU-2K-18 eignet sich für den Einsatz in Etagenwohnungen, Renovierungen von Bestandsgebäuden und als Austauschgerät in Mehrfamilienhäusern, wenn raumluftabhängiger Betrieb gefordert ist. Typische Einsatzbereiche sind Wohnräume mit zentraler Heizungs- und Warmwasserbereitung in kleineren Wohneinheiten. Dank kompakter Bauweise und Unterputz-Anschlussset lässt sich die Therme platzsparend integrieren. Die eBus-Fähigkeit und Standardanschlüsse erleichtern die Integration in bestehende Regelungssysteme und den Austausch gegen ähnliche Wolf-Geräte.
Lieferumfang

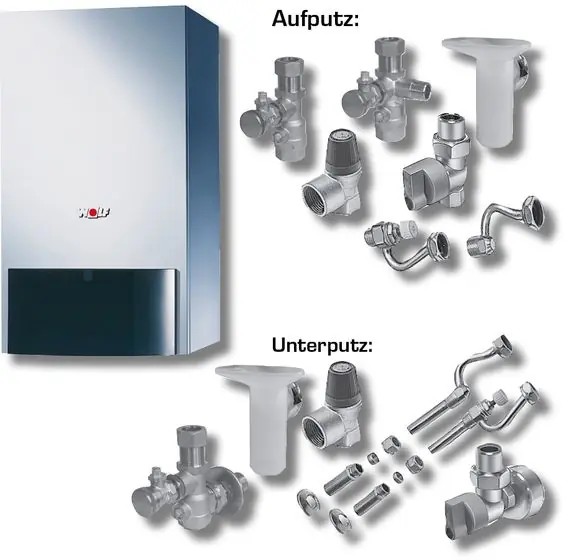

Das Paket umfasst: 1 Gasheizwert-Kombitherme Wolf CGU-2K-18 (Erdgas E) mit HE-Pumpe, 1 Anschluss-Set Kombithermen Unterputz inkl. KFE-Hahn und thermischer Sicherung, 1 Bedienmodul BM inkl. Außenfühler für das Regelungssystem WRS. Fabrikat: Wolf GmbH. Artikelnummer: 8616108W05. Damit erhalten Sie ein aufeinander abgestimmtes Set, das Montage und Inbetriebnahme vereinfacht.
Fazit
Die Wolf CGU-2K-18 bietet eine pragmatische und verlässliche Lösung für Heizungstausch und Sanierungssituationen, in denen Brennwerttechnik nicht realisierbar ist. Das Paket mit Unterputz-Anschlussset und Bedienmodul BM vereinfacht die Installation und Inbetriebnahme, während Wolf-typische Merkmale wie niedrige Emissionen, effiziente Pumpentechnik und hohe Ersatzteilgleichheit langfristige Betriebssicherheit bieten. Empfehlenswert für Handwerker, Planer und Endkunden, die eine kompakte, servicefreundliche und gut dokumentierte Heizwert-Kombitherme von Wolf suchen.
Technische Daten
| ComfortLine CGU | Einheit | 2-10 | 2K-18 | 2K-24 |
| Leistungsbereich | kW | 7,5 – 10 | 8 – 18 | 10,9 – 24 |
| Belastungsbereich | kW | 8,3 – 11,2 | 8,8 – 20,2 | 12,0 – 26,5 |
| Normnutzungsgrad bei 75/60 °C (Hi/Hs) | % | – | 94 / 85 | 92 / 83 |
| Breite | mm | 440 | 440 | 440 |
| Höhe | mm | 855 | 855 | 855 |
| Tiefe | mm | 393 | 393 | 393 |
| Abgasrohr/Wandabstand | mm | 226 | 226 | 226 |
| Abgasrohranschluss Ø | mm | 110 | 110 | 130 |
| Anschlussart für Luft-/Abgasführung | Typ | B 11BS | B 11BS | B 11BS |
| Gas-Kategorie | – | II 2ELL3P (DE) | II 2ELL3P (DE) | II 2ELL3P (DE) |
| Gasanschluss, Außen Ø | G | 1/2 | 1/2 | 1/2 |
| Heizungsvorlauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Heizungsrücklauf, Außen Ø | G | 3/4 | 3/4 | 3/4 |
| Kaltwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Warmwasseranschluss | G | 3/4 | 3/4 | 3/4 |
| Ausdehnungsgefäß Nenninhalt | ltr. | 10 | 10 | 10 |
| Ausdehnungsgefäß Vordruck | bar | 0,75 | 0,75 | 0,75 |
| Maximale Auslauftemperatur ** | °C | – | 65 | 65 |
| Gasanschlusswert Erdgas E/H (Hi = 9,5 kWh/m³ = 34,0 MJ/ m³) | m³/h | 1,3 | 2,1 | 2,8 |
| Gasanschlusswert Erdgas LL (Hi = 8,1 kWh/m³ = 29,2 MJ/ m³) | m³/h | 1,5 | 2,3 | 3,1 |
| Gasanschlusswert (Hi = 12,9 kWh/kg = 46,3 MJ/kg) | kg/h | 0,8 | 1,5 | 2,1 |
| Gasanschlussdruck Erdgas | mbar | 20 | 20 | 20 |
| Gasanschlussdruck Flüssiggas | mbar | 50 | 50 | 50 |
| Max. Gesamtüberdruck Heizung | bar | 3 | 3 | 3 |
| Notw. Förderdr. für den Wärmeerzeuger | Pa | 1,5 | 1,5 | 1,5 |
| Abgastemperatur * | °C | 84 / 101 | 80 / 123 | 80 / 125 |
| Abgasmassenstrom | g/s | 12,8 / 13,1 | 12,8 / 13,9 | 15,0 / 19,0 |
| Gesamtgewicht | kg | 39 | 39 | 41 |
| Schallleistungspegel in Innenräumen | dB(A) | 36 | 40 | 44 |
| Eingebaute Sicherung (mittelträge) | A | 3,15 | 3,15 | 3,15 |
| Schutzart | IP | IPX4D | IPX4D | IPX4D |
| Elektroanschluss | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme / Standby | W | 58 / 6 | 58 / 6 | 58 / 6 |
| CE-Identnummer | – | CE-0085BS0516 | CE-0085BS0516 | CE-0085BS0516 |
| * zu beachten bei Anschluss an einen Schornstein ** bezogen auf eine Kaltwassertemperatur von 10 ° C |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | CGU-2K-18 Gas-Heizwert-Kombitherme für raumluftabhängigen Betrieb |
| Artikelnummer: | 8616108W05 |
| Gasart: | Erdgas E/H (andere Gasvarianten ebenfalls im Shop verfügbar) |
| Nennwärmeleistung: | 8,0 – 18,0 kW |
| CE-Ident.-Nr.: | CE-0085BS0516 |
