Wolf TGB-2-20 20kW Gasbrennwertkessel mit Anschluss-Set, BM-2, Mischerkreis
Einleitung
Das Wolf TGB-2-20 Paket ist ein komplettes Gasbrennwertsystem mit 20 kW Nennleistung, ausgelegt für effiziente Gasheizung in Modernisierung und Neubau. Das Paket kombiniert den kompakten TopLine TGB-2-20 Brennwertkessel mit einem Anschluss-Set, einer Sicherheitsgruppe, einer Verrohrungsgruppe für Mischerkreis inklusive selbstregelnder Hocheffizienzpumpe DN25-60 sowie dem Bedienmodul BM-2 und dem Mischermodul MM-2. Wolf bleibt mit dieser Lösung seinem Anspruch treu, zuverlässige, platzsparende und leise Heizungssysteme zu liefern, die sich einfach in bestehende Anlagen integrieren lassen.
Vorteile und Besonderheiten
- Komplettes Paket für schnelle Installation: Kessel, Anschluss-Set, Sicherheitsgruppe und Verrohrungsgruppe sind im Lieferumfang enthalten
- Hocheffizienzpumpe DN25-60 mit Selbstregelung reduziert Stromverbrauch und verbessert Systemeffizienz
- Bedienmodul BM-2 inkl. Außenfühler zur komfortablen Regelung und Systemüberwachung
- Flexibler Abgasanschluss und kompaktes, wandstehendes Design für geringe Aufstellfläche
- Ausgerüstet für Erdgas E/H und Flüssiggas LL, vielseitig einsetzbar
- Geeignet für Modernisierungen und Neubauten sowie als Hybridkomponente in Kombination mit Wärmepumpe oder Solar
- Bewährte Wolf-Verarbeitungsqualität und zahlreiche Gleichteile zu anderen Wolf-Geräten für vereinfachte Wartung
Technische Details
Der Wolf TopLine TGB-2-20 ist ein Gas-Brennwertkessel mit Nennwärmeleistung bei 80/60 °C von 17 kW und bei 50/30 °C von 19,6 kW (Herstellerangaben). Der Kessel ist ausgelegt für die Luft-/Abgasführung mit 80/125 mm und kommt mit Anschlüssen für Heizungsvorlauf und Rücklauf G 1½ sowie Kondensat- und Gasanschluss entsprechend den technischen Vorgaben. Im Paket enthalten sind die Sicherheitsgruppe für Brennwertkessel bis 40 kW, ein wandstehendes Anschluss-Set für Brennwertkessel bis 40 kW sowie die Verrohrungsgruppe Mischerkreis mit einer selbstregelnden Hocheffizienzpumpe DN25-60. Das Bedienmodul BM-2 mit Außenfühler und das Mischermodul MM-2 ermöglichen die Integration in das Wolf Regelungssystem WRS.
Anwendung und Einsatzbereiche
Das Paket Wolf TGB-2-20 mit Mischerkreis richtet sich an Heizungsinstallateure und Bauherren, die eine platzsparende, effiziente Gasheizung für Einfamilienhäuser oder kleinere Mehrfamilienhäuser benötigen. Besonders geeignet ist die Einheit für die unkomplizierte Erneuerung bestehender Kesselanlagen bei Modernisierungen sowie für den Einsatz in Neubauten. Durch die vorkonfektionierte Verrohrungsgruppe mit Mischerkreis eignet sich das Paket auch für Anwendungen mit unterschiedlichen Vorlauftemperaturen, beispielsweise bei Fußbodenheizung in Kombination mit Radiatoren oder als Bestandteil hybrider Systeme mit Wärmepumpe oder Solarthermie.
Lieferumfang

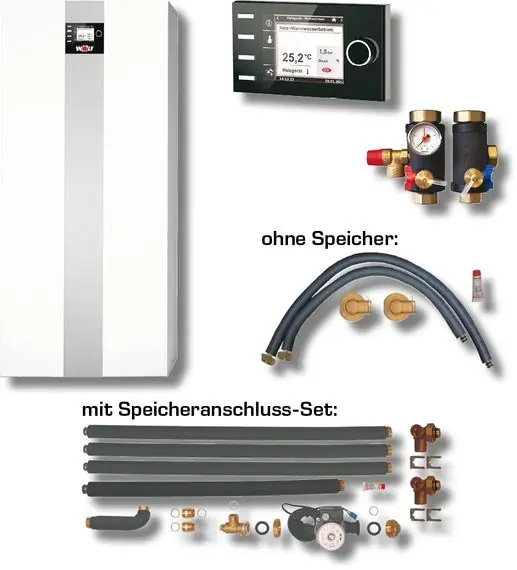

Im Paket enthalten sind: 1 Gasbrennwertkessel TopLine TGB-2-20 (ausgerüstet für Erdgas E/H und LL), 1 Sicherheitsgruppe für Brennwertkessel bis 40 kW, 1 Anschluss-Set wandstehend für Brennwertkessel bis 40 kW, 1 Verrohrungsgruppe Mischerkreis mit selbstregelnder Hocheffizienzpumpe DN25-60, 1 Wandhalterset für Verrohrungsgruppe DN25, 1 Bedienmodul BM-2 inkl. Außenfühler (für Regelungssystem WRS) sowie 1 Mischermodul MM-2. Alle Komponenten sind aufeinander abgestimmt und erleichtern die Inbetriebnahme.
Fazit
Das Wolf TGB-2-20 Paket mit Anschluss-Set, BM-2 und Mischerkreis ist eine durchdachte Komplettlösung für effizientes Heizen. Wolf bietet damit ein leistungsfähiges, leise arbeitendes und einfach zu integrierendes System, das Installationsaufwand reduziert und langfristig Energie spart. Aufgrund der kompakten Bauweise, der hochwertigen Regelung mit BM-2 und der energieeffizienten Pumpe ist das Paket empfehlenswert für handwerklich saubere Modernisierungen sowie für neue Heizungsprojekte.
Technische Daten
| TopLine TGB-2 | Einheit | 20 | 30 | 40 |
| Nennwärmeleistung bei 80/60°C | kW | 17 | 26,9 | 35,7 |
| Nennwärmeleistung bei 50/30°C | kW | 19,6 | 30,2 | 40,5 |
| Nennwärmebelastung | kW | 17,7 | 28,2 | – |
| Heizungsvorlauf/-rücklauf Außen-Ø | G | 1½“ | 1½“ | 1½“ |
| Kondensatanschluss | G | 1 | 1 | 1 |
| Gasanschluss | R | ½“ | ½“ | ½“ |
| Luft- / Abgasrohranschluss | mm | 80/125 | 80/125 | 80/125 |
| Abmessungen (H / B / T) | mm | 1290 / 566 / 605 | 1290 / 566 / 605 | 1290 / 566 / 605 |
| Gewicht | kg | 89 | 89 | 89 |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C | ||||
| Erdgas | kW | 2,9 | 5,0 | 6,1 |
| Flüssiggas | kW | 4,6 | 4,6 | 6,1 |
| Kleinste Wärmeleistung (modulierend) bei 50/30°C | ||||
| Erdgas | kW | 3,3 | 5,8 | 7,4 |
| Flüssiggas | kW | 5,3 | 5,3 | 7,4 |
| KleinsteWärmebelastung(modulierend) | ||||
| Erdgas | kW | 3,0 | 5,4 | 6,7 |
| Flüssiggas | kW | 5,0 | 5,0 | 6,7 |
| Luft-/Abgasführung | Typ | B23, B33, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x) | ||
| Gas-Kategorie | DE / AT | II2ELL3P , II2N3P / I2H | ||
| Gasanschlusswert: | ||||
| Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) | m³/h | 1,86 | 2,97 | 4,00 |
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) * | m³/h | 2,06 | 3,28 | 4,43 |
| Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) | kg/h | 1,46 | 2,16 | 3,14 |
| Gasanschlussdruck Erdgas (min-max zulässig) | mbar | 20 (17-25) | 20 (17-25) | 20 (17-25) |
| Gasanschlussdruck Flüssiggas (min-max zulässig) | mbar | 50 (42,5-57,5) | 50 (42,5-57,5) | 50 (42,5-57,5) |
| Vorlauftemperatur Werkseinstellung | °C | 80 | 80 | 80 |
| Vorlauftemperatur bis ca. | °C | 90 | 90 | 90 |
| Max. Gesamtüberdruck | bar/MPa | 3,0 / 0,3 | 3,0 / 0,3 | 3,0 / 0,3 |
| Wasserinhalt des Heizwasserwärmetauschers | Ltr. | 7,5 | 7,5 | 7,5 |
| Nennwärmeleistung: | ||||
| Abgasmassenstrom bei Qmax | g/s | 8,0 | 12,6 | 15,9 |
| Abgasmassenstrom bei Qmin | g/s | 1,4 | 2,5 | 2,8 |
| Abgastemperatur 80/60 – 50/30 bei Qmax | °C | 63 – 37 | 68 – 45 | 72-50 |
| Abgastemperatur 80/60 – 50/30 bei Qmin | °C | 57-30 | 58-32 | 59-34 |
| Verfügbarer Förderdruck des Gasgebläses bei Qmax | Pa | 105 | 115 | 109 |
| verfügbarer Förderdruck des Gasgebläses bei Qmin | Pa | 13 | 7 | 72 |
| NO-Klasse | – | 6 | 6 | 6 |
| Elektroanschluss/Absicherung | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme Standby | W | 3 | 3 | 3 |
| Elektrische Leistungsaufnahme maximal | W | 37 | 40 | 49 |
| Schutzart | IP | IP20 | IP20 | IP20 |
| Kondenswassermenge bei 40/30°C | Ltr./h | 2,6 | 4,2 | 5,8 |
| pH-Wert des Kondensats | – | 4 | 4 | 4 |
| CE-Identnummer | – | CE-0085DL0121 | ||
| * Gilt nicht für Österreich |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | TopLine TGB-2-20 Gas-Brennwertkessel, Gaskessel |
| Artikelnummer: | 8615761W08 |
| Nennwärmeleistung bei 80/60°C: | 2,9 – 17,0 kW |
| Nennwärmeleistung bei 50/30°C: | 3,3 – 19,6 kW |
| CE-Ident.-Nr.: | CE-0085DL0121 |
