Beschreibung
Wolf TGB-2-30 30kW Gas-Brennwertkessel mit Speicheranschluss, BM-2, Heizkreis
Einleitung
Das Wolf TGB-2-30 Paket ist ein Komplettpaket rund um den leistungsfähigen TopLine Gas-Brennwertkessel TGB-2-30 mit 30 kW Nennleistung, ausgelegt für Erdgas E/H und Flüssiggas. Das Paket kombiniert den wandhängenden Brennwertkessel mit einem Bedienmodul BM-2, einem Anschluss-Set für Standspeicher sowie den erforderlichen Heizkreis- und Sicherheitskomponenten. Wolf bietet mit diesem Paket eine praxiserprobte, platzsparende Lösung für die moderne Heizungsinstallation bei Sanierung und Neubau.
Vorteile und Besonderheiten
- Komplettpaket inklusive Kessel, BM-2 Bedienmodul, Speicheranschluss und Heizkreisverrohrung für einfache Installation
- Hohe Effizienz durch Brennwerttechnik und großzügigen AlSi-Wärmetauscher
- Flexibler Abgasanschluss und platzsparendes Design für einfache Einbindung in vorhandene Heizräume
- Modulation von etwa 17 bis 100 % für angepasste Leistungsabgabe
- Drehzahlgeregelte Hocheffizienzpumpen in Verrohrungs- und Anschlussgruppen unterstützen niedrigen Stromverbrauch
- Kompatibel mit Speicherlösungen bis 750 l und erweiterbar zu Hybridlösungen
- Bedienmodul BM-2 inklusive Außenfühler für komfortable Regelung und Überwachung
- Bekannte Qualität von Wolf und zahlreiche Gleichteile zu anderen Wolf-Geräten erleichtern Service und Ersatzteilversorgung
Technische Details
Der Wolf TopLine TGB-2-30 hat eine Nennwärmeleistung bei 80/60 °C von 26,9 kW und bei 50/30 °C von 30,2 kW. Der Kessel ist für Erdgas E/H und Flüssiggas ausgerüstet und bietet flexible Luft-/Abgasführungsvarianten (z. B. B23, C13x etc.). Der Anschluss der Heizkreisvor- und rücklaufleitungen erfolgt üblicherweise mit 1½, der Kondensatanschluss mit 1. Zum Paket gehört eine Sicherheitsgruppe, ein Anschluss-Set für Standspeicher bis 750 l sowie eine Verrohrungsgruppe für den Heizkreis mit drehzahlgeregelter Pumpe DN25-60. Das Bedienmodul BM-2 inklusive Außenfühler (NTC 5K, Ø 6 mm) ermöglicht die Einbindung in das Regelungssystem WRS. Der Kessel ist wie alle Wolf-Geräte auf einfache Systemeinbindung und hohe Betriebssicherheit ausgelegt.
Anwendung und Einsatzbereiche
Das Paket eignet sich ideal für die Heizungsmodernisierung zur Ablösung älterer Bestandskessel ebenso wie für den Einsatz in Neubauten. Typische Einsatzbereiche sind Ein- und Mehrfamilienhäuser sowie gewerbliche Objekte mit ähnlichem Wärmebedarf, bei denen ein 30 kW-Kessel ausreichend dimensioniert ist. Dank des Speicheranschlusses ist die Kombination mit Standspeichern bis 750 l möglich, was die Warmwasserbereitung wirtschaftlich unterstützt. Die drehzahlgeregelten Pumpen und die Möglichkeit zur Hybridintegration (z. B. mit Wärmepumpe oder Solarthermie) erhöhen die Systemflexibilität.
Lieferumfang

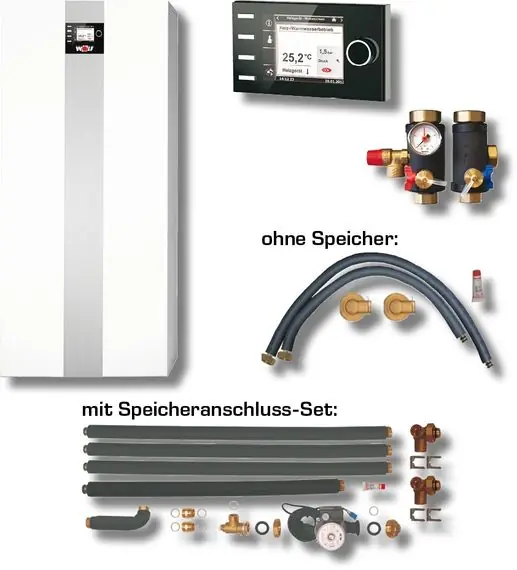

Das Paket enthält: 1 Gas-Brennwertkessel Wolf TGB-2-30, 1 Bedienmodul BM-2 inklusive Außenfühler, 1 Sicherheitsgruppe für Brennwertkessel bis 40 kW, 1 Anschluss-Set für Standspeicher bis 750 l (wandstehend) mit Hocheffizienzpumpe, 1 Verrohrungsgruppe Heizkreis mit drehzahlgeregelter Hocheffizienzpumpe DN25-60, 1 Wandhalterset für die Verrohrungsgruppe sowie einen losen Temperaturfühler NTC 5K Ø 6 mm. Alle Komponenten sind aufeinander abgestimmt und erleichtern die Montage vor Ort.
Fazit
Das Wolf TGB-2-30 Paket ist eine durchdachte Komplettlösung für Installateure und Bauherren, die Wert auf Effizienz, einfache Systemeinbindung und bewährte Wolf-Qualität legen. Die Kombination aus leistungsfähigem Brennwertkessel, Speicheranschluss und dem BM-2 Bedienmodul macht das Paket besonders geeignet für Modernisierungen und flexible Heizsysteme. Wir empfehlen dieses Paket, wenn Sie eine kompakte, erweiterbare und energieeffiziente Gasheizungslösung mit zuverlässigem Hersteller wie Wolf suchen.
Technische Daten
| TopLine TGB-2 | Einheit | 20 | 30 | 40 |
| Nennwärmeleistung bei 80/60°C | kW | 17 | 26,9 | 35,7 |
| Nennwärmeleistung bei 50/30°C | kW | 19,6 | 30,2 | 40,5 |
| Nennwärmebelastung | kW | 17,7 | 28,2 | – |
| Heizungsvorlauf/-rücklauf Außen-Ø | G | 1½“ | 1½“ | 1½“ |
| Kondensatanschluss | G | 1 | 1 | 1 |
| Gasanschluss | R | ½“ | ½“ | ½“ |
| Luft- / Abgasrohranschluss | mm | 80/125 | 80/125 | 80/125 |
| Abmessungen (H / B / T) | mm | 1290 / 566 / 605 | 1290 / 566 / 605 | 1290 / 566 / 605 |
| Gewicht | kg | 89 | 89 | 89 |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C | ||||
| Erdgas | kW | 2,9 | 5,0 | 6,1 |
| Flüssiggas | kW | 4,6 | 4,6 | 6,1 |
| Kleinste Wärmeleistung (modulierend) bei 50/30°C | ||||
| Erdgas | kW | 3,3 | 5,8 | 7,4 |
| Flüssiggas | kW | 5,3 | 5,3 | 7,4 |
| KleinsteWärmebelastung(modulierend) | ||||
| Erdgas | kW | 3,0 | 5,4 | 6,7 |
| Flüssiggas | kW | 5,0 | 5,0 | 6,7 |
| Luft-/Abgasführung | Typ | B23, B33, C13(x), C33(x), C43(x), C53(x),C63(x), C83(x), C93(x) | ||
| Gas-Kategorie | DE / AT | II2ELL3P , II2N3P / I2H | ||
| Gasanschlusswert: | ||||
| Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) | m³/h | 1,86 | 2,97 | 4,00 |
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) * | m³/h | 2,06 | 3,28 | 4,43 |
| Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) | kg/h | 1,46 | 2,16 | 3,14 |
| Gasanschlussdruck Erdgas (min-max zulässig) | mbar | 20 (17-25) | 20 (17-25) | 20 (17-25) |
| Gasanschlussdruck Flüssiggas (min-max zulässig) | mbar | 50 (42,5-57,5) | 50 (42,5-57,5) | 50 (42,5-57,5) |
| Vorlauftemperatur Werkseinstellung | °C | 80 | 80 | 80 |
| Vorlauftemperatur bis ca. | °C | 90 | 90 | 90 |
| Max. Gesamtüberdruck | bar/MPa | 3,0 / 0,3 | 3,0 / 0,3 | 3,0 / 0,3 |
| Wasserinhalt des Heizwasserwärmetauschers | Ltr. | 7,5 | 7,5 | 7,5 |
| Nennwärmeleistung: | ||||
| Abgasmassenstrom bei Qmax | g/s | 8,0 | 12,6 | 15,9 |
| Abgasmassenstrom bei Qmin | g/s | 1,4 | 2,5 | 2,8 |
| Abgastemperatur 80/60 – 50/30 bei Qmax | °C | 63 – 37 | 68 – 45 | 72-50 |
| Abgastemperatur 80/60 – 50/30 bei Qmin | °C | 57-30 | 58-32 | 59-34 |
| Verfügbarer Förderdruck des Gasgebläses bei Qmax | Pa | 105 | 115 | 109 |
| verfügbarer Förderdruck des Gasgebläses bei Qmin | Pa | 13 | 7 | 72 |
| NO-Klasse | – | 6 | 6 | 6 |
| Elektroanschluss/Absicherung | V~/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Elektrische Leistungsaufnahme Standby | W | 3 | 3 | 3 |
| Elektrische Leistungsaufnahme maximal | W | 37 | 40 | 49 |
| Schutzart | IP | IP20 | IP20 | IP20 |
| Kondenswassermenge bei 40/30°C | Ltr./h | 2,6 | 4,2 | 5,8 |
| pH-Wert des Kondensats | – | 4 | 4 | 4 |
| CE-Identnummer | – | CE-0085DL0121 | ||
| * Gilt nicht für Österreich |
Sicherheitshinweise
WARNUNG: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.
Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Bitte kontaktieren Sie unser Fachberater-Team bei offenen Fragen rund um Kompatibilität und Zulassung!
Produktdetails
| Hersteller: | Wolf |
| Bezeichnung: | TopLine TGB-2-30 Gasbrennwertkessel, Gas-Kessel |
| Artikelnummer: | 8615762W06 |
| Nennwärmeleistung bei 80/60°C: | 5,0 – 26,9 kW |
| Nennwärmeleistung bei 50/30°C: | 5,8 – 30,2 kW |
| CE-Ident.-Nr.: | CE-0085DL0121 |
