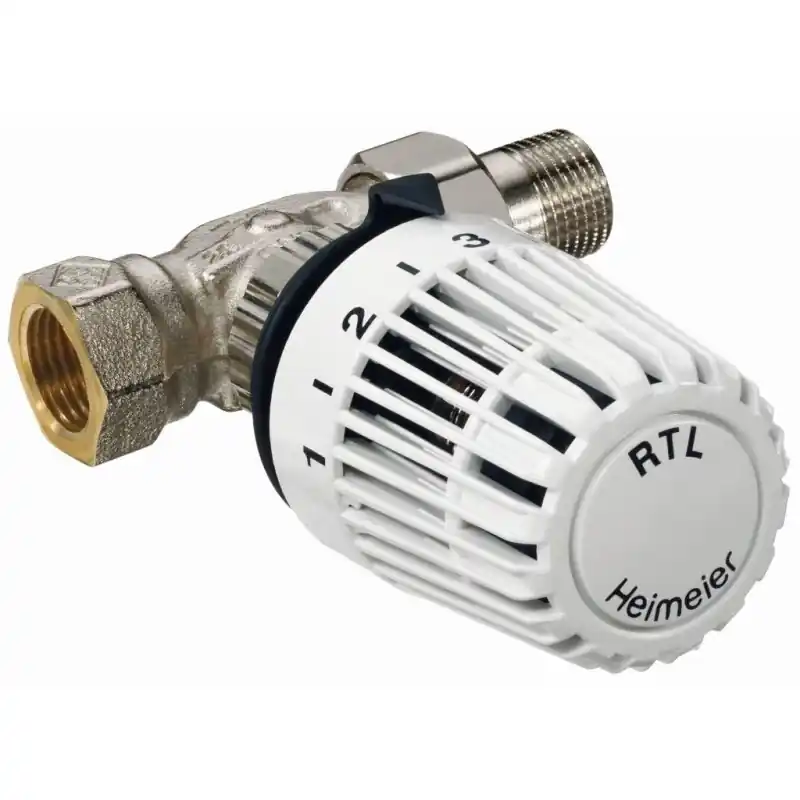

Ru¨cklauftemperaturbegrenzer mit und ohne Voreinstellung
Der Ru¨cklauftemperaturbegrenzer RTL wird u. a. zur
Ru¨cklauftemperaturbegrenzung bei Heizkörpern oder bei
kombinierten Fußboden-Radiatorheizungsanlagen zur Temperierung
kleinerer Fußbodenflächen (bis ca. 15 m2) eingesetzt.
Anwendungsbereich:
– Heizungsanlagen
Funktionen:
– Maximalbegrenzung der Ru¨cklauftemperatur.
– Automatische Durchflussregelung mit Eclipse Ventilen.
– Stufenlose Präzisions-Voreinstellung mit V-exact II Ventilen.
Absperrung.
– Verdeckte obere und untere Begrenzung des Temperaturbereiches
oder Blockierung einer Einstellung durch Anschlagclips.
Regelverhalten:
– Proportional-Regler ohne Hilfsenergie.
Dimensionen:
– DN 15
Nenndruck:
– PN 10
Temperatur:
– Max. Betriebstemperatur: 120 °C
– Min. Betriebstemperatur: 2 °C
– Maximale Fühlertemperatur: 60°C
Spezifische Ausdehnung:
– 0,10 mm/K,
– Überhubsicherung
Durchflussbereich Eclipse:
– Der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos
eingestellt werden: 10150 l/h.
– Werkseinstellung: Inbetriebnahme-Stellung.
(Max. Nenndurchfluss qmN bei 10 kPa nach EN 215: 115 l/h)
Differenzdruck (?pv) Eclipse:
Max. Differenzdruck:
– 60 kPa (Min. Differenzdruck:
– 10100 l/h = 10 kPa
– 100150 l/h = 15 kPa
Material:
RTL Thermostat-Kopf:
– ABS, PA6.6GF30, Messing, Stahl,
– Dehnstoffgefu¨llter Thermostat.
– Ventilgehäuse: korrosionsbeständiger Rotguss
– O-Ringe: EPDM
– Ventilteller: EPDM
– Druckfeder: Edelstahl
– Thermostat-Oberteil: Messing, PPS und SPS
– Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der –
äußere O-Ring ist unter Druck auswechselbar.
Oberflächenbehandlung:
– Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
– THE, Durchflussrichtungspfeil, DN, II+ -Kennzeichnung.
Farbe:
– Weiß RAL 9016
Rohranschluss:
Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an
Gewinderohr, oder in Verbindung mit Klemmverschraubungen an
Kupfer-, Präzisionsstahl- oder Verbundrohr (nur DN 15).
Die Ausführung mit Außengewinde ermöglicht mit den
entsprechenden Klemmverschraubungen zusätzlich den Anschluss
von Kunststoffrohr.
